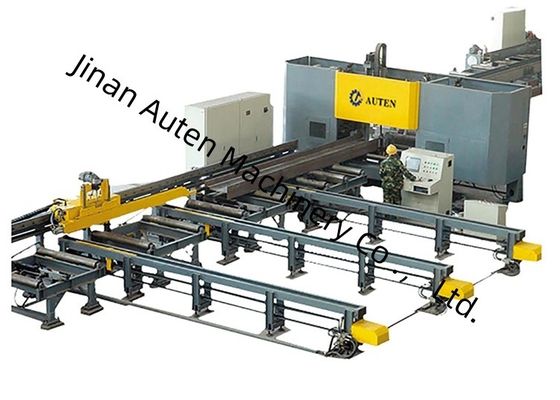

BT40 CNC-boormachine voor het boren van balken met drie spindels

Drie-spindel BT40 CNC Balkboren, Markeren en Snijmachine Balklengte 2000～13000mm

Gebruik van de machine:

Deze machine wordt voornamelijk gebruikt voor het boren, tappen en markeren van H-profielstaal, kanaalstaal en ander staal. Drie BT40 hogesnelheidsspindels worden gebruikt om drie zijden van het staal te boren. Elke zijde heeft één spindel en de bijbehorende gereedschapsmagazijn kan maximaal 4 specificaties van boren bevatten.

Het heeft de kenmerken van hoge verwerkingsefficiëntie, hoge precisie, eenvoudige bediening en brede toepasbaarheid. Het wordt veel gebruikt in staalconstructie-industrieën zoals bouw, garages, torens en roosters.

Machineconstructie en configuratie:

Deze machine bestaat voornamelijk uit een boormachine, een aanvoertrolley, een aanvoerkanaal, een afvoerkanaal, een koelsysteem, een hydraulisch systeem, een pneumatisch systeem, een smeersysteem, een elektrisch systeem, enz. De machine maakt gebruik van een vast bed en een beweegbare werkstukstructuur. Deze structuur van driedimensionaal boren is handig voor geautomatiseerde productie.

Boormachine

De boormachine bestaat voornamelijk uit een basis, een bed, een beweegbare slede, een spindelbox, een bovenste persinrichting, een zijdelingse kleminrichting en een gereedschapsmagazijn.

De machine heeft drie spindelboxen, namelijk de vaste zijde, de beweegbare zijde en de bovenste unit spindelbox, die respectievelijk worden gebruikt voor het boren in de horizontale en verticale richtingen. Elke spindelbox kan onafhankelijk worden bediend en kan de booroperatie tegelijkertijd voltooien, wat de productie-efficiëntie aanzienlijk verbetert. Elke spindelbox heeft een set BT40 hogesnelheidsmechanische spindels, en het bijbehorende gereedschapsmagazijn kan maximaal 4 diameters van boren bevatten (wanneer er geen gereedschap op de spindel zit), en 4 verschillende gaten diameters kunnen automatisch worden verwerkt wanneer het werkstuk eenmaal is vastgeklemd. De spindelvoeding wordt aangedreven door een servomotor, en snel vooruit, werkend vooruit en snel achteruit kan worden bereikt via programmacontrole; de spindelmotor wordt aangedreven door een spindel-servomotor, en de snelheid is traploos instelbaar met een breed snelheidsregelbereik.

De drie spindelboxeenheden zijn opgehangen aan de bedzijde, en elke spindelboxeenheid wordt aangedreven door twee sets servomotoren om horizontale en verticale beweging van de spindelbox te bereiken, die wordt aangedreven door kogelomloopspindels en geleid door precisie lineaire rollende geleidingen. Deze apparatuur drukt het werkstuk in twee richtingen tijdens het boorproces. Een hydraulische cilinder drijft een persmechanisme boven het werkstuk aan om het werkstuk tegen de horizontale steunrol te drukken, en een hydraulische cilinder drijft een persmechanisme aan de zijkant aan om het werkstuk van de zijkant te drukken.

Specificaties:
