3 Spindel CNC 3D H-balken Bandzaag Boorzaagmachine BT40 Model

3 Hoofdspindel CNC 3D H Beam Band Saw Drilling Cutting Machine BT40 Model

Inleiding tot het product:

Deze CNC-boorlijn is speciaal ontworpen voor het boren van H-balken.het boort met uitstekende efficiëntie op werkstukkenDeze apparatuur biedt uitzonderlijke bewerkingsnauwkeurigheid en gebruiksgemak en is een onmisbare oplossing voor de staalindustrie.Het wordt veel gebruikt in kritieke sectoren zoals bouwtechniek, bruginfrastructuur, productie van torenmast en netstructuurprojecten.

Informatie over de productconfiguratie:

Productkenmerken

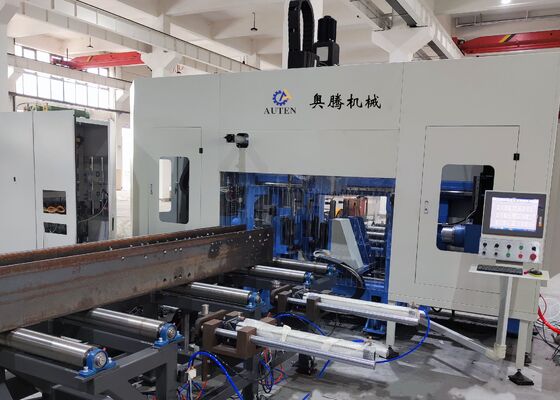

1Deze 3D H-beam boor- en snijmachine bestaat voornamelijk uit het hoofdmachine frame, CNC voedingssysteem, materiaal vervoerder, elektrisch systeem, hydraulisch systeem, koelsysteem,smeersysteemMet een vast bed en een verplaatsbare werkstukconfiguratie is de machine ideaal geschikt voor de verwerking van grote H-stralen.Het ondersteunt continue productiewerkzaamheden en is algemeen erkend om zijn hoge automatiseringsniveau.

2De structuur van de boormachine omvat het bed, CNC-schuiftafelassemblages, ondersteuningsconstructies, bovenste persingseenheden, zijpersingseenheden en detectiesystemen.De CNC-schuiftafelassemblages bestaan uit de vaste zijde, bewegende zijde en de bovenste CNC-schuiftafel.spindelkop, hogesnelheidsmechanische spindel, werktuigcilinder, variabele frequentiemotor, servomotor, lineaire leidingen en loodschroeven.

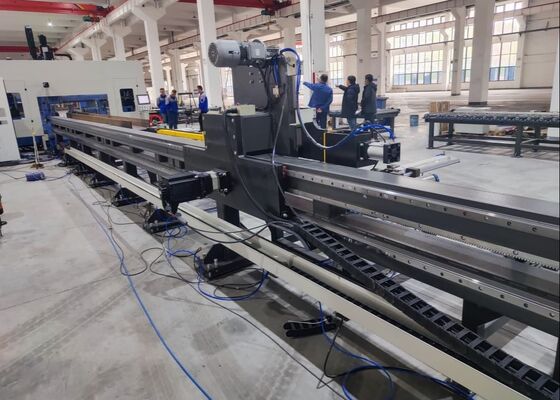

3Het CNC-voersysteem bestaat uit beugels, tandwielen, rekken, servomotoren, reducers en manipulatoren.waardoor een nauwkeurige voeding en een nauwkeurige plaatsing van het werkstuk wordt verzekerd.

4Het materiaalconveyor bestaat uit zowel een invoerconveyor als een uitvoerconveyor.met een breedte van niet meer dan 50 mm,, het bereiken van de Y-aspositie van de blokken, en werken in tandem met de CNC voeding systeem om het materiaal voeding proces te stroomlijnen.met een diameter van niet meer dan 50 mm,, is speciaal ontworpen voor het vervoer van eindwerkstukken.

5Het koelsysteem maakt gebruik van zowel interne als externe koelmethoden, waarbij olie mist wordt gebruikt om het boorgat te koelen.die de kostenefficiëntie verbetert, bevordert duurzaamheid van het milieu en minimaliseert slijtage van de boor.

6Het hydraulische systeem levert stroom aan de bovenste persingseenheid, de zijpersingseenheid, de gereedschapscilinder en andere bijbehorende componenten.

7Het pneumatische systeem is ontworpen om de manipulator, de testcilinder en andere soortgelijke apparatuur aan te drijven.

8Het smeersysteem maakt gebruik van zowel gecentraliseerde als handmatige smeermethoden.Gecentraliseerde smeer wordt voornamelijk gebruikt om de tijdige en nauwkeurige smeering van de belangrijkste lineaire leidingen en lood schroeven te waarborgen.

9. Het besturingssysteem van de werktuigmachine bestaat uit een hostcomputer, PLC en andere bijbehorende componenten.Verwerkingsprogramma's worden gemaakt door CAD-tekeningen of verwerkingsparameters in te voeren via een USB-interface of toetsenbordDeze programma's kunnen op elk moment worden opgeslagen, opgehaald, weergegeven en verzonden met behulp van onderdeelnummers.Het ondersteunt ook de volledige automatisering van de gehele verwerkingsequentie.

Tijdens de proefdemonstratie-sessies worden de CNC-balk en plaat metalen geboord, gemarkeerd, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesDe in deze demonstraties getoonde exemplaren tonen duidelijk het vermogen van de apparatuur om precieze gatplaatsing, schone getapte draden en goed gedefinieerde markeringspatronen te bereiken.Het is een uitzonderlijke precisie en betrouwbaarheid in de praktijk..

De High-Speed CNC H-Beam Drilling, Marking, and Shearing Machine wordt voornamelijk gebruikt in staalconstructiefabrieken en bruggebouwprojecten.het zorgt voor een nauwkeurige bewerking van H-balken die worden gebruikt in frames en dragerconstructiesIn de brugbouw verricht het apparaat hoge precisie boorwerkzaamheden op H-balken.verbetering van de structurele integriteit van bruggen en de mogelijkheid om langdurige belastingen effectief te weerstaanMet zijn uitzonderlijke operationele efficiëntie biedt deze machine betrouwbare ondersteuning voor deze essentiële infrastructuursectoren en draagt zij bij tot de soepele voortgang van de bijbehorende projecten.
