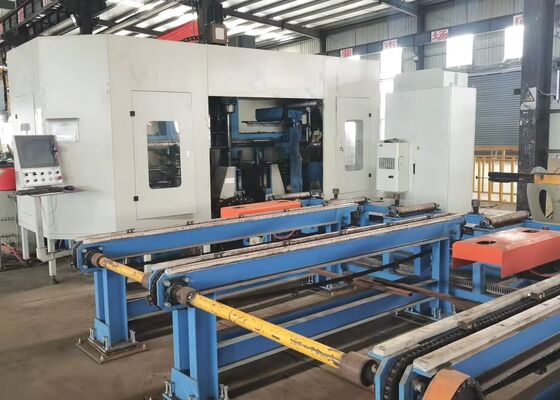

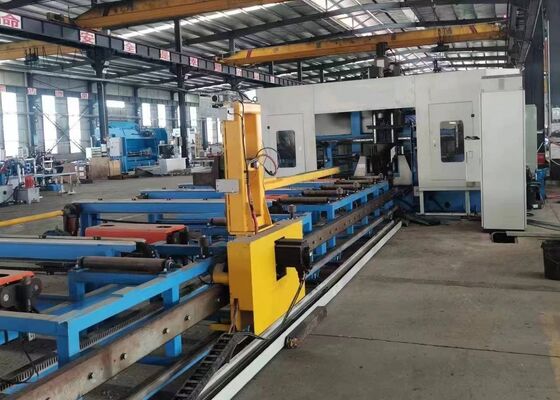

Nieuwe CNC H-balk boormachine voor staalconstructie 11/15KW spindelmotor vermogen

Nieuwe CNC H-balk boormachine voor staalconstructie 11/15KW spindelmotor vermogen

Inleiding van het product:

De CNC H-beam boormachine is voornamelijk ontworpen voor het boren, tikken, markeren en scoren van H-vormig staal, kanaalstaal, hoekstaal en andere metalen materialen.Het wordt veel gebruikt in de staalbouwindustrie, met inbegrip van toepassingen in gebouwen, garages, torens en netwerken.

1Een vitale en gespecialiseerde booroplossing voor staalconstructies.
2. in staat om op drie oppervlakken van H-balken en kanalen tegelijkertijd gaten te boren, waardoor hoge precisie en efficiëntie worden gewaarborgd.
3. Uitgerust met 7 CNC-assen, waardoor volledig geautomatiseerde, precieze voeding en positionering mogelijk is.
4. Compatibel met AUTOCAD en DSTV-tekeningen van werkstukken, die gemakkelijk in bewerkingsprogramma's kunnen worden omgezet.

Productparameters:

Productkenmerken

1Het voedingsmechanisme van de balkzaagmachine is voorzien van een CNC-gecontroleerd karretjesclampen- en voedingssysteem, dat een hoge snelheid en een nauwkeurige positionering garandeert.

2. Drie BT40 hogesnelheidsspindels worden gebruikt om de drie oppervlakken van de H-balk te boren.het garanderen van een superieure verwerkingsefficiëntie en uitstekende boorprestatiesDe chips die tijdens het boren ontstaan, worden met succes verwijderd door de ketenconveyor.

3Het CNC-boorboorlijnkoelsysteem maakt gebruik van mistkoelingstechnologie die zowel interne als externe koelcapaciteiten biedt.Elke boorspindelunit is uitgerust met een speciale externe koelspijp en een interne koelverbinding, waardoor de keuze van de juiste koelmethode op basis van de specifieke booreisen flexibel kan worden gemaakt.afhankelijk van de operationele behoeften.

4Het automatische gereedschapswisselaarsysteem (ATC) kan volgens de specificaties van de klant worden geïnstalleerd, waardoor de handmatige gereedschapswisseling niet meer nodig is.Deze functie vermindert de stilstandtijd aanzienlijk en verbetert de algehele operationele efficiëntie.

5. De balkboormachine kan optioneel worden uitgerust met een hydraulisch schijfmarkeringssysteem. De schijf wordt nauwkeurig geplaatst door een servomotor,met een vermogen van niet meer dan 50 W,.

6De automatische schrijf- en tapfuncties vervangen de traditionele handmatige schrijfprocessen.tijdbesparing en verbetering van de nauwkeurigheidBovendien kunnen op de H-balkflenzen en -weven tapbewerkingen worden uitgevoerd, waardoor de productie-efficiëntie aanzienlijk wordt verhoogd.

7- het proces van het vastklemmen van het werkstuk tijdens het voeden en bewerken op de CNC-boormachine voor balken, bestaande uit longitudinaal opheffen, zijdelingse drukklemmen,en het bevestigen en loslaten van de klemmen wordt volledig geautomatiseerd door het hydraulische systeemDit zorgt voor een betrouwbare en consistente werking van de apparatuur gedurende het gehele proces.

8Het besturingssysteem bestaat uit een centrale computer en een PLC, met belangrijke componenten afkomstig van bekende internationale merken.Het mogelijk maken om verschillende programma's eenvoudig te bewerken. Structurele ontwerpadata, zoals DXF- en DSTV-bestanden die door AutoCAD- of TEKLA Structures-systemen van derden zijn gegenereerd, kunnen naadloos worden ingevoerd.

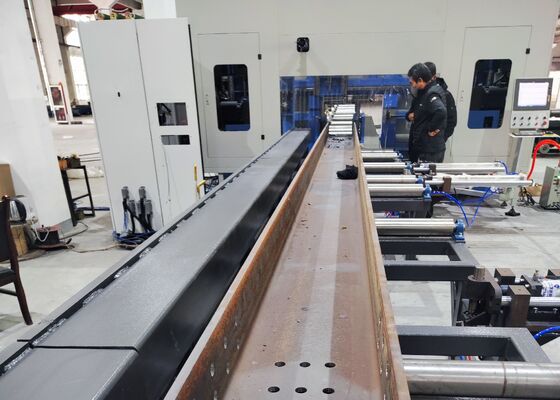

Tijdens de proefdemonstratie-sessies, de CNC balk plaat metalen boren, markeren, and shearing machine effectively showcases its processing capabilities using standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesDe in deze demonstraties getoonde monsters tonen duidelijk het vermogen van de machine om een precieze gatpositie te bereiken, schoon aangetaste draden,en onderscheidende merktekeningen die de hoge nauwkeurigheid en betrouwbaarheid ervan in praktische toepassingsscenario's volledig aantonen.

De High-Speed CNC H-Beam Drilling, Marking, and Shearing Machine wordt voornamelijk gebruikt in staalconstructiefabrieken en bruggebouwprojecten.het voert een nauwkeurige verwerking uit van H-balken die worden gebruikt in kaders en dragersystemenIn de brugbouw voert de machine hoge precisie boorwerkzaamheden uit op H-balken.het verbeteren van de structurele integriteit van bruggen en het waarborgen van hun draagkracht op lange termijnMet zijn uitzonderlijke operationele efficiëntie biedt de machine betrouwbare ondersteuning aan deze kritieke infrastructuursectoren, waardoor de vlotte voortgang van gerelateerde projecten mogelijk is.
