Inleiding tot het product:

Dit bewerkingscentrum is speciaal gebouwd voor het boren op H-balken.het boort met uitzonderlijke efficiëntie op werkstukkenDeze apparatuur levert een superieure bewerkingsnauwkeurigheid en een gebruiksvriendelijke werking en dient als een essentiële oplossing voor hoge prestaties in de staalindustrie.Het wordt veel gebruikt in belangrijke sectoren zoals bouwtechniek, bruginfrastructuur, productie van torenmast en netstructuurprojecten.

Informatie over de productconfiguratie:

Productkenmerken

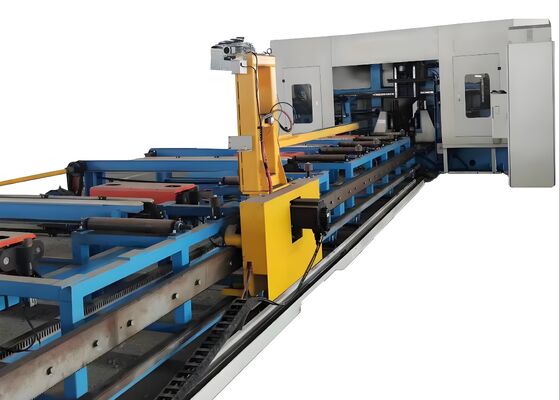

1Deze 3D-H-beam boor- en snijmachine bestaat voornamelijk uit het hoofdmachineframe, CNC-voedingssysteem, materiaalconveyor, elektrisch systeem, hydraulisch systeem, koelsysteem,smeersysteemMet een vast bed en een beweegbare werkstukopstelling is de machine uitstekend geschikt voor de verwerking van grote H-balken.Het vergemakkelijkt continue productiewerkzaamheden en staat bekend om zijn hoge mate van automatisering.

2De structuur van de boormachine bestaat uit het bed, CNC-schuiftafelassemblages, draagmechanismen, bovenste persen, zijpersen en detectiesystemen.De CNC schuiftafel assemblages omvatten de vaste kantDe componenten van de glijtafel zijn speciaal ontworpen voor H-straalboringen en bestaan uit een glijplaat, een glijtafelbasis, eenspindelkop, hogesnelheidsmechanische spindel, werktuigcilinder, variabele frequentiemotor, servomotor, lineaire leidingen en loodschroeven.

3Het CNC-voersysteem bestaat uit beugels, tandwielen, rekken, servomotoren, reducers en manipulatoren.het werkstuk nauwkeurig voeden en precies plaatsen.

4Het materiaalconveyor bestaat uit een invoerconveyor en een uitvoerconveyor.met een breedte van niet meer dan 50 mm,, het bereiken van de Y-aspositie van de blokken, en werken in coördinatie met het CNC-voedingssysteem om het materiaalvoedingsproces te vergemakkelijken.met een diameter van niet meer dan 30 mm,, is speciaal bestemd voor het vervoer van eindwerkstukken.

5Het koelsysteem maakt gebruik van zowel interne als externe koelingstechnieken, waarbij olie mist wordt gebruikt om het boorgat te koelen.die de kostenefficiëntie verhoogt, ondersteunt duurzaamheid van het milieu en minimaliseert slijtage van de boor.

6Het hydraulische systeem levert stroom aan de bovenste persingseenheid, de zijpersingseenheid, de gereedschapscilinder en andere bijbehorende componenten.

7Het pneumatische systeem is ontworpen om de manipulator, de testcilinder en andere soortgelijke apparatuur van stroom te voorzien.

8Het smeersysteem bevat zowel gecentraliseerde als handmatige smeermethoden.Gecentraliseerde smeer wordt voornamelijk gebruikt voor tijdige en nauwkeurige smeer van de belangrijkste lineaire leidingen en lood schroeven.

9Het besturingssysteem van het werktuig bestaat uit een computer, een PLC en andere bijbehorende componenten.Verwerkingsprogramma's worden gemaakt door CAD-tekeningen of verwerkingsparameters in te voeren via een USB-interface of toetsenbordDeze programma's kunnen op elk moment worden opgeslagen, opgehaald, weergegeven en verzonden met onderdeelnummers.Het werktuig maakt handmatige aanpassing en controle van individuele verwerkingsparameters mogelijk en ondersteunt tegelijkertijd een volledig geautomatiseerde controle van de gehele verwerkingssequentie.

Tijdens de proefdemonstratie-sessies worden de CNC-balk en plaat metalen geboord, gemarkeerd, and shearing machine effectively illustrates its processing capabilities when handling standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different dimensionsDe in deze demonstraties gepresenteerde exemplaren tonen duidelijk de capaciteit van de apparatuur om nauwkeurige gatplaatsing, schone getapte draden en goed gedefinieerde markeringspatronen te bereiken.Daardoor wordt grondig aangetoond dat het uitzonderlijk nauwkeurig en betrouwbaar is in praktische toepassingsscenarios..

De High-Speed CNC H-Beam Drilling, Marking, and Shearing Machine wordt voornamelijk gebruikt in staalconstructiefabrieken en bruggebouwprojecten.het zorgt voor een nauwkeurige bewerking van H-balken die worden gebruikt in frames en dragerconstructiesIn de brugbouw verricht de apparatuur hoogprecieze boorwerkzaamheden op H-balken.verbetering van de structurele integriteit van bruggen en de mogelijkheid om langdurige belastingen effectief te dragenMet zijn uitstekende operationele efficiëntie biedt deze machine betrouwbare ondersteuning voor deze kritieke infrastructuursectoren, waardoor de vlotte voortgang van gerelateerde projecten wordt vergemakkelijkt.
