Productintroductie:

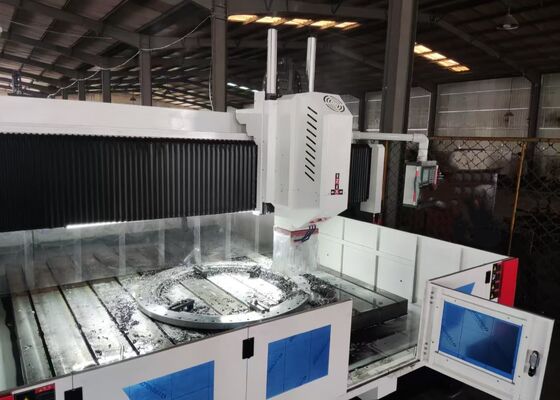

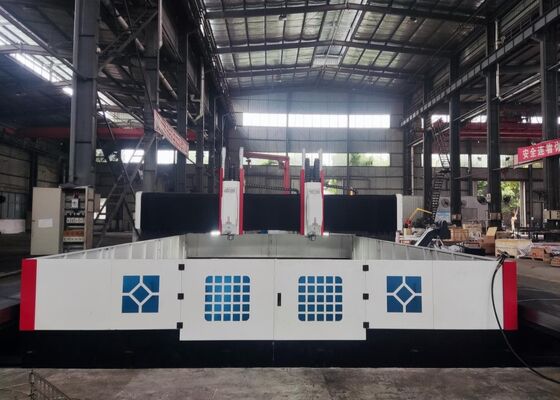

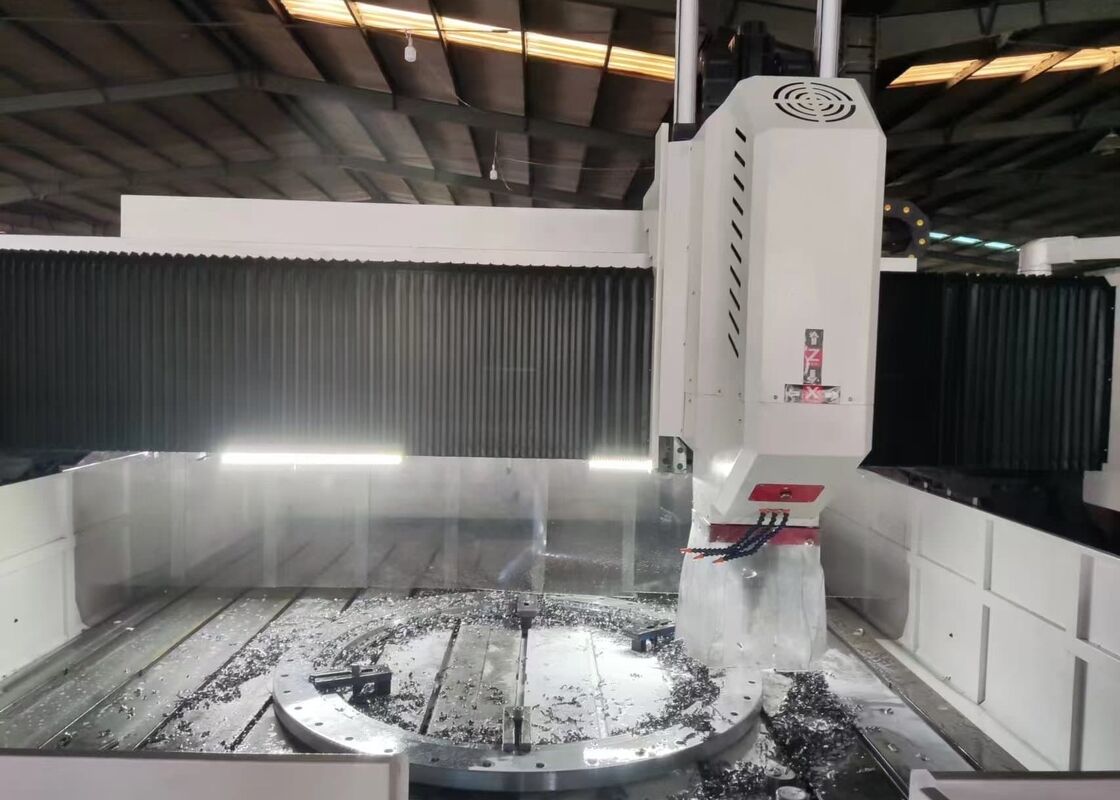

Deze machine is een portaal-type mobiele CNC hogesnelheids boor- en freesmachine, voornamelijk ontworpen voor boor-, tap- en freesbewerkingen op componenten zoals staalplaten, flenzen, warmtewisselaars, buisplaten en zwenkringels. Het ondersteunt het gebruik van hardmetalen boren voor hogesnelheidsboren met interne koeling. De machine is uitgerust met een KND of CNC-systeem voor busbesturing, wat zorgt voor bedieningsgemak en automatisering mogelijk maakt. Het is ideaal voor het bereiken van hoge precisie, veelzijdigheid en efficiënte productie van kleine tot middelgrote batches met multi-variëteit mogelijkheden.

Productconfiguratie:

Productkenmerken

1. De machine bestaat voornamelijk uit een bed, werktafel, beweegbaar portaal, verticale ram-type spilkop, hydraulisch systeem, pneumatisch systeem, koelsysteem, gecentraliseerd smeersysteem, elektrisch besturingssysteem en een automatisch spanenafvoersysteem.

2. In deze serie machines zijn de werktafel en het portaal gescheiden, waarbij het portaal langs twee bases beweegt. Dit ontwerp verbetert de verwerkingsstabiliteit en precisie aanzienlijk en biedt een hoge belastbaarheid.

3. De werktafel is gemaakt van hoogwaardig grijs gietijzer.

Het machinebed en de werktafel zijn vervaardigd uit hoogwaardig grijs gietijzer (HT300), met spanningen verlicht door twee tempering warmtebehandelingen. Om resonantie tijdens het boorproces te verminderen en de levensduur van de hardmetalen boor te verlengen, zijn het bed en de werktafel ontworpen als onafhankelijke componenten.

1. Het automatische spanenafvoer- en circulatiekoelsysteem minimaliseert niet-productieve stilstand en vermindert de arbeidsintensiteit. De operator hoeft alleen het werkstuk te laden en te lossen en de boren te vervangen.

2. De machine is uitgerust met een in Taiwan gemaakte BT50 spil, met interne koeling en hoge precisie. Het is compatibel met hardmetalen boren. Bovendien maakt de machine gebruik van een pneumatische gereedschapswisselaar, wat het wisselen van gereedschap vergemakkelijkt. De krachtige hoofdspilmotor wordt aangedreven door een servo-aangedreven synchrone riem, waardoor deze een breed scala aan rotatiesnelheden kan ondersteunen.

3. Deze CNC boormachine is ontworpen op basis van de specifieke kenmerken en precisie-eisen van het werkstuk. Het compacte ontwerp en de flexibiliteit zorgen voor optimale prestaties en voldoen effectief aan de verwerkingsbehoeften. Of de gaten nu in een cirkelvormig of lineair patroon zijn gerangschikt, de machine levert snelle en nauwkeurige resultaten. Als zodanig vertegenwoordigt het een zeer kosteneffectieve oplossing.

De CNC portaal plaat snijmachine is een robuuste industriële oplossing, nauwgezet ontworpen voor de nauwkeurige verwerking van plaatvormige componenten en constructiedelen. Deze apparatuur is specifiek afgestemd op het verwerken van werkstukken zoals flenzen, schijven, ringen en vlakke platen, mits de materiaaldikte binnen de gespecificeerde effectieve bewerkingscapaciteit van de machine valt.

In staalconstructiefabrieken voert deze plaatboormachine nauwkeurige boor- en freesbewerkingen uit op constructieplaten en verbindingscomponenten, wat een betrouwbare basis biedt voor de robuuste assemblage van stalen raamwerken. Binnen de windenergie sector levert het hoogwaardige bewerkingen voor windturbine torens en flenzen - essentiële processen die garanderen dat deze componenten bestand zijn tegen zware omgevingsomstandigheden, waaronder extreme wind en temperatuurschommelingen. Voor bruggenbouwprojecten verwerkt de apparatuur brugliggers en ondersteuningen, wat zorgt voor de creatie van stabiele en duurzame verbindingen die bestand zijn tegen dynamische belastingen gedurende de verlengde levensduur van de brug.
