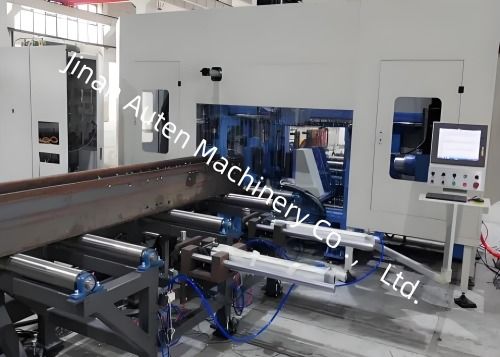

Bt40 Spindelboring Taps Stalen Structuur H-balk CNC Boor- en Zaagmachine Lijn 5-30mm Boordiameter Bereik

BT40 Spindelboring conus Stalen structuur H-balk CNC Boor- en Zaagmachine Lijn 5-30MM Boordiameter Bereik

Doel van de productielijn:

Deze productielijn wordt voornamelijk gebruikt voor het boren, tappen, zagen en snijden van H-vormig staal, kanaalstaal en ander staal.

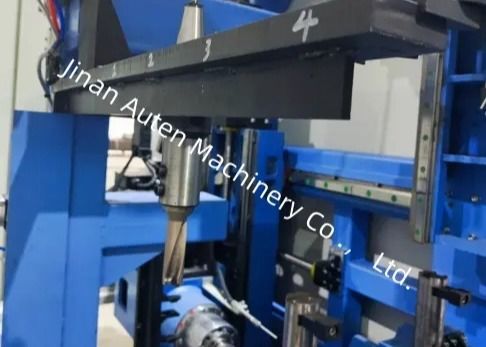

De boorunit gebruikt 3 BT40 hogesnelheidsspindels om de 3 vlakken van het staal te boren. Elk vlak heeft 1 spindel en de bijbehorende gereedschapsmagazijn kan maximaal 4 specificaties van gereedschappen bevatten. Het kan de conversie van CAD-tekeningen naar bewerkingsprogramma's realiseren; en kan multi-threaded synchrone werking realiseren, en kan redelijk boren, werkstukbewerking, gereedschapswisseling, spindelpositionering en andere taken regelen, zodat twee of drie ervan tegelijkertijd kunnen worden voltooid, waardoor de productie-efficiëntie aanzienlijk wordt verbeterd.

De zaagunit gebruikt een lintzaag om het staal op een vaste lengte te zagen.

Deze productielijn reserveert een communicatie-interface om de toekomstige systeembeheer van de productielijn door klanten te vergemakkelijken.

Productielijnstructuur en configuratie:

Deze productielijn bestaat uit twee hoofdonderdelen: een boorproductielijn en een zaagproductielijn. Het elektrische gedeelte is ook verdeeld in twee delen, die respectievelijk het zagen en boren besturen. De twee delen kunnen onafhankelijk van elkaar worden bediend en kunnen via de bus met elkaar communiceren.

Componenten:

Deze productielijn bestaat voornamelijk uit een horizontale laadtafel, een 3D-boormachine, een 3D-boortoevoerkanaal, een 3D-boortoevoerapparaat, een 3D-boorafvoerkanaal, een koelsysteem, een hydraulisch systeem, een pneumatisch systeem, een smeersysteem, een elektrisch systeem en andere onderdelen.

De productielijn maakt gebruik van een vast bed en een beweegbare werkstukstructuur, wat handig is voor geautomatiseerde productie

1. Horizontale laadtafel

Deze bestaat uit een materiaaltafelbeugel, een transportketting, een reductiemotor, enz., die wordt gebruikt om het staal naar het toevoerkanaal te transporteren.

De horizontale laadtafel is verbonden met de door de klant aangeschafte richtmachine.

2. Driedimensionaal boortoevoerkanaal

Het driedimensionale boortoevoerkanaal gebruikt een aandrukrol om verbinding te maken met de richtmachine op de locatie van de klant, accepteert het gerichte profiel en stuurt het automatisch naar de klempositie van de toevoerwagen. De bovenste vlakhoogte van de rol in dit schema is 800 mm vanaf de grond. Als de hoogte van de richtmachine anders is, moet de gebruiker deze aanpassen. Het toevoerkanaal wordt gebruikt om het te bewerken werkstuk te dragen. Een fotocel is geïnstalleerd aan de voorkant van het kanaal om de voorkant van het werkstuk te detecteren en de bewerkingsreferentie in de X-richting te bepalen. Het zijduwapparaat drukt het werkstuk stevig aan en leunt tegen de zijpositioneringsrol om een grove positionering van het werkstuk in de Y-richting te bereiken.

BelangrijksteSpecificaties:
