BT40 Model Hoofdspindel Hoogwaardige CNC-precisie H-balk boormachine 5-30 mm Gatdiameter

BT40 Model Hoofdspindel Hoge Snelheid Precisie CNC H-balk Boormachine 5-30mm Gatdiameter

Toepassingsindustrie:

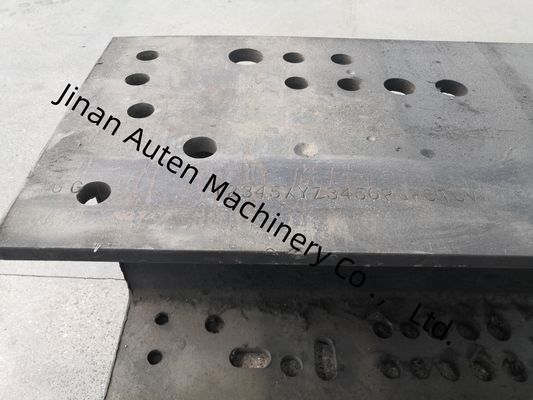

Deze machine wordt voornamelijk gebruikt voor het boren van H-vormig staal. De machine maakt gebruik van drie precisie boorspindels met hoge snelheid om het werkstuk te boren. Het heeft de kenmerken van hoge bewerkingsnauwkeurigheid en gemakkelijke bediening. Het is een onmisbare efficiënte apparatuur in de staalconstructie-industrie en wordt veel gebruikt in de bouw, bruggen, torenmasten en roosters. En andere industrieën.

Componenten van CNC Boormachine Lijn:

De boormachine bestaat voornamelijk uit een hoofdlichaam, een CNC-voedingssysteem, een afvoertransportband, een koelsysteem, een hydraulisch systeem, een pneumatisch systeem, een smeersysteem, een elektrisch systeem en een afvalmateriaalwagen. De productielijn maakt gebruik van een vaste bedstructuur en een beweegbare werkstukstructuur. De driedimensionale boor van deze structuur is handig voor geautomatiseerde productie.

Hoofdlichaam:

Het bestaat voornamelijk uit een basis, een bed, een beweegbare glijtafel, een kop, een bovenste persinrichting, een zijdelingse persinrichting en een rij-type gereedschapsmagazijn.

Het bed heeft een goede stijfheid en stabiliteit, kan de belasting en trillingen die worden gegenereerd door bewerkingen met hoge snelheid weerstaan en de nauwkeurigheid van de machine garanderen.

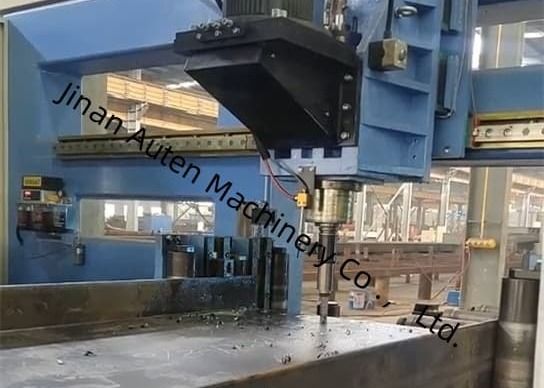

Er zijn in totaal 3 koppen op de hoofdmachine geïnstalleerd, namelijk de vaste zijde, de mobiele zijde en de bovenste eenheidskop, voor respectievelijk het boren in horizontale en verticale richtingen. Elke kop kan onafhankelijk worden bediend en kan ook booroperaties tegelijkertijd voltooien, wat de productie-efficiëntie aanzienlijk verbetert. Elke kop heeft een set BT40 mechanische spindels met hoge snelheid, en het bijbehorende rij-type gereedschapsmagazijn kan maximaal 4 diameters boren installeren (wanneer er geen gereedschap op de spindel zit), en 4 verschillende openingen kunnen automatisch worden verwerkt wanneer het werkstuk eenmaal is vastgeklemd. De spindelvoeding wordt aangedreven door een servomotor, die snel vooruit, werk vooruit en snel terug kan realiseren via programmacontrole; de spindelmotor wordt aangedreven door een spindel-servomotor, de snelheid is traploos instelbaar en het snelheidsbereik is breed.

Drie kopunits zijn aan het bed opgehangen en elke kopunit wordt aangedreven door twee sets servomotoren om de horizontale en verticale beweging van de kop te realiseren, die wordt aangedreven door kogelomloopspindels en geleid door precisie lineaire rolgeleidingen. Deze apparatuur comprimeert het werkstuk in twee richtingen tijdens het boorproces. Boven het werkstuk bevindt zich een oliecilinder die een persmechanisme aandrijft om het werkstuk op de horizontale steunrol te drukken, en een oliecilinder die een persmechanisme aandrijft om het werkstuk van de zijkant te drukken.

Specificaties:
