Doel van de productielijn:

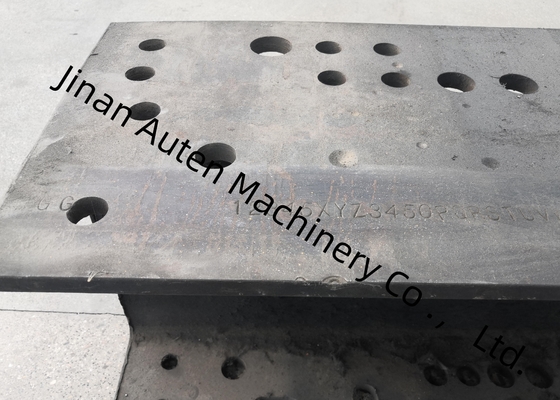

Deze productielijn is voornamelijk ontworpen voor het boren, markeren, zaagen en snijden van staalmaterialen zoals H-vormig staal en kanaalstaal.

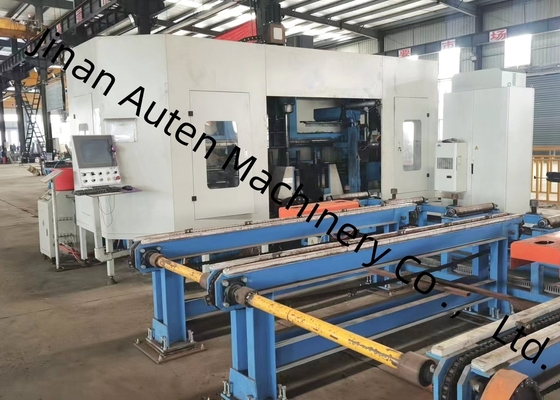

De hoofdboormachine maakt gebruik van 3 BT40 hogesnelheidsspindels om boorwerkzaamheden op de drie oppervlakken van het staal uit te voeren, waarbij aan elk oppervlak één spindel is toegewezen.Het bijbehorende gereedschapsmagazin van het rijtype kan maximaal 4 gereedschapsspecificaties bevatten.Het is in staat om CAD-tekeninge om te zetten in verwerkingsprogramma's en maakt synchrone werking met meerdere draden mogelijk, wat de rationele rangschikking van taken mogelijk maakt, zoals boren,beweging van het werkstukDit maakt het mogelijk om twee of drie van deze taken tegelijkertijd uit te voeren, waardoor de productie-efficiëntie aanzienlijk wordt verbeterd.

De hoofdzaagmachine gebruikt een bandzaag om het staal tot een vaste lengte te snijden.

Deze productielijn is uitgerust met een gereserveerde communicatie-interface die het toekomstige systeembeheer van de productielijn voor klanten vergemakkelijkt.

1. Drie-dimensionale boorvoertuig

Het is samengesteld uit tandwielen, servomotoren en manipulatoren. De manipulator heeft een goede stijfheid en stabiliteit, kan automatisch stijgen en dalen volgens de profielspecificaties,en het werkstuk automatisch vastklemmenNa het vastklemmen van het werkstuk door de manipulator wordt het aangedreven door de servomotor.het werkstuk wordt in de X-richting gevoerd om de longitudinale bewerkingsnauwkeurigheid van het boren te waarborgen.

2. Drie-dimensionale boorgast

De boormachine bestaat hoofdzakelijk uit een basis, een boorbed, een mobiele glijbaan, een spindeldoos, een bovenste drukmachine, een zijdelingse klemmachine en een gereedschapsmagazin.

Het bed heeft een goede stijfheid en stabiliteit, kan bestand zijn tegen de belasting en trillingen veroorzaakt door hogesnelheidsverwerking en zorgt voor de nauwkeurigheid van de werktuigmachine.

Op de boormachine zijn drie spindelboxen geïnstalleerd, namelijk de vaste kant, de mobiele kant en de spindelbox van de bovenste eenheid, die respectievelijk voor horizontaal en verticaal boren worden gebruikt.Elke spindelbox kan onafhankelijk worden bediend of tegelijkertijd booroperaties voltooienElke spindelbox is voorzien van een set van BT40 hogesnelheidsspindels.en het bijbehorende gereedschapsmagazin van het rijtype kan tot 4 diameter boorstukken installeren (wanneer er geen gereedschap op de spindel is), en kan automatisch 4 verschillende gatdiameter verwerken wanneer het werkstuk tegelijkertijd wordt vastgeklemd.

De spindelmotor wordt aangedreven door een servomotor, en snel vooruit, vooruit en snel achteruit kan worden bereikt door middel van programmabesturing; de spindelmotor wordt aangedreven door een servomotor,en het toerental wordt stapsgewijs ingesteld met een breed toerentalregelingbereik.

De drie spindelboxen worden aan de zijkant van het bed opgehangen en elke spindelbox wordt aangedreven door twee sets servomotoren om horizontale en verticale beweging van de spindelbox te bereiken.met een vermogen van meer dan 50 W,Deze apparatuur drukt het werkstuk in twee richtingen tijdens het boorproces.Er is een cilinderdreven persmechanisme boven het werkstuk om het werkstuk tegen de horizontale dragerrol te drukken, en aan de zijkant is een met een cilinder aangedreven drukmechanisme om het werkstuk van de zijkant te drukken.

3. 3D-boorontladingskanaal

Het bestaat uit een reducer, een kanaalondersteuning, een steunrol, een zijdelingse positioneringsrol, een ketting, enz.
De reducer stuwt de dragerrol om het werkstuk in de X-richting te bewegen.

HoofdSspecificaties:
