3 Sets Tool Magazine 3D CNC H Beam Drilling Tapping And Cutting Machine Φ10 Hydraulic Marking Unit Character Size

3 Sets Tool Magazine 3D CNC H Beam Boormachine voor Boren, Tappen en Zagen Φ10 Hydraulische Markeringseenheid Karaktergrootte

Doel van de productielijn:

Deze productielijn is primair bedoeld voor boor-, markerings-, zaag- en snijprocessen voor staalmaterialen, waaronder H-vormig staal en kanaalstaal.

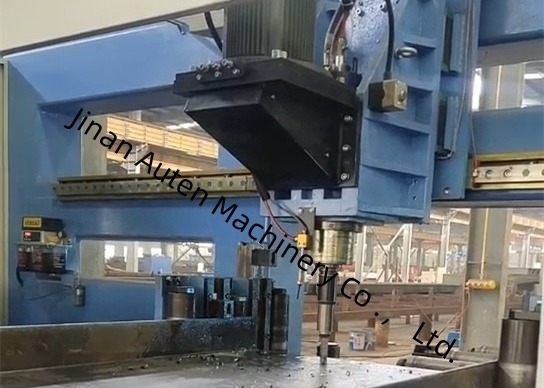

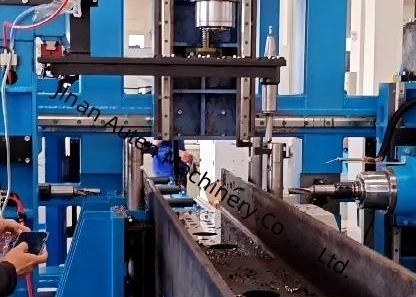

De belangrijkste boormachine gebruikt 3 BT40 hogesnelheidsspindels om booroperaties uit te voeren op de drie oppervlakken van het staal, met één spindel aangewezen voor elk oppervlak. Het bijbehorende rij-type gereedschapsmagazijn kan tot 4 gereedschapsspecificaties bevatten. Het is uitgerust met de mogelijkheid om CAD-tekeningen om te zetten in bewerkingsprogramma's en ondersteunt multi-thread synchrone werking, waardoor de rationele organisatie van taken zoals boren, werkstukbeweging, gereedschapswisseling en spindelpositionering mogelijk is. Hierdoor kunnen twee of drie van deze taken gelijktijdig worden uitgevoerd, waardoor de productie-efficiëntie aanzienlijk wordt verhoogd.

De belangrijkste zaagmachine gebruikt een lintzaag om op een vaste lengte te zagen in het staal.

Deze productielijn is voorzien van een gereserveerde communicatie-interface, die de toekomstige gesystematiseerde beheer van de productielijn door klanten faciliteert.

1. Type-apparaat
Markeer het werkstuk

2. Koelsysteem
De interne koelmethode van de spindel wordt gebruikt om de boor te koelen, en er is ook een extern koelapparaat uitgerust.

3. Hydraulisch systeem
Het wordt gebruikt om stroom te leveren voor het aandrukken van het werkstuk en het type-apparaat.

4. Pneumatisch systeem
Het wordt gebruikt om stroom te leveren voor het zijwaartse duwapparaat, spindelblazen, enz.

5. Smeersysteem

Het maakt gebruik van een combinatie van centrale smering en handmatige smering. Een centraal smeerapparaat wordt gebruikt om bepaalde lineaire geleiders en kogelomloopspindels op een vaste tijd en hoeveelheid te smeren, en handmatige smering wordt gebruikt voor andere smeerpunten.

6. Elektrisch systeem

Het besturingssysteem van de productielijn bestaat uit een hostcomputer, PLC, enz.
Programmeermethode: Voer CAD-tekeningen of bewerkingsparameters in via de USB-interface of het toetsenbord om bewerkingsprogramma's te genereren. Het bewerkingsprogramma kan op elk moment worden opgeslagen, opgeroepen, weergegeven en gecommuniceerd op basis van het onderdeelnummer. De productielijn kan zowel handmatige aanpassing en controle van elke bewerkingsparameter afzonderlijk als automatische controle van het hele proces realiseren.

Belangrijkste Specificaties:
