Gebruik van werktuigmachines:

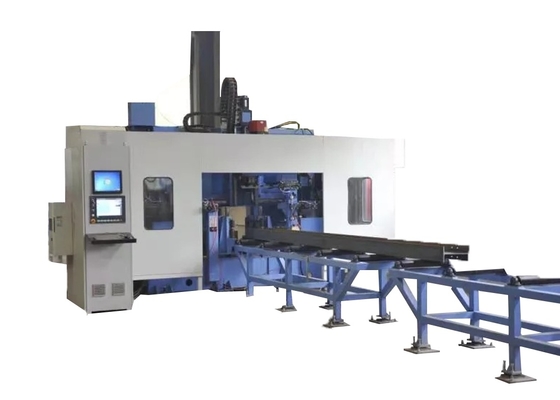

Deze werktuigmachine is voornamelijk ontworpen voor het boren, aftappen en markeren van staalmaterialen zoals H-vormig staal en kanaalstaal.Het maakt gebruik van drie BT40 hogesnelheidsspindels voor het boren op de drie oppervlakken van het staalHet bijbehorende gereedschapsmagazin kan tot 4 specificaties van boorstukken bevatten.

Het heeft een hoge verwerkingsefficiëntie, hoge precisie, gebruiksvriendelijke werking en een brede toepassingsmogelijkheid.en rasters.

Structuur en configuratie van het werktuig:

Deze werktuigmachine bestaat voornamelijk uit onderdelen zoals een boormachine, voedingswagen, voedingskanaal, ontladingskanaal, koelsysteem, hydraulisch systeem, pneumatisch systeem,smeersysteem, en elektrisch systeem.

Het werktuig heeft een vast bed en een bewegende werkstukstructuur.

1Voedingswa.

De voedingswagen bestaat uit tandwielen, servomotoren en manipulatoren. De manipulator sluit het werkstuk vast en wordt aangedreven door een servomotor.het werkstuk wordt in de X-richting gevoerd om de longitudinale bewerkingsnauwkeurigheid van het boren te waarborgen.

2Voedingskanaal

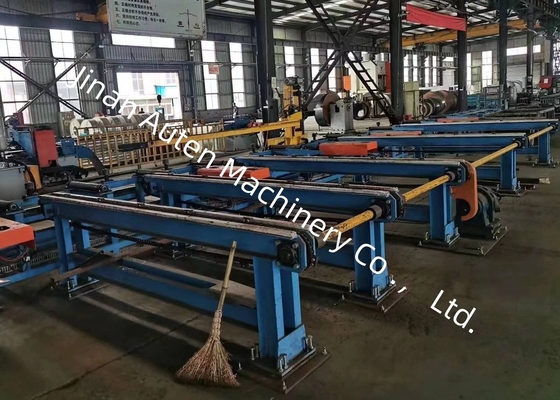

Het voedingskanaal bestaat uit een kanaalbeugel, dragerrollers, zijdelingse positioneringsrollers, zijdelingse drukmechanismen, rekken, enz. Het voedingskanaal wordt gebruikt om het werkstuk te verwerken.Een foto-elektrische schakelaar is geïnstalleerd aan de voorkant van het kanaal om de voorkant van het werkstuk te detecteren en de verwerkingsreferentie in de X-richting te bepalenDe zijdelingse positioneringsrol verricht een ruwe positionering van het werkstuk in de Y-richting en het zijdelingse drukmechanisme drukt het werkstuk tegen de zijdelingse positioneringsrol.

Specificaties:
