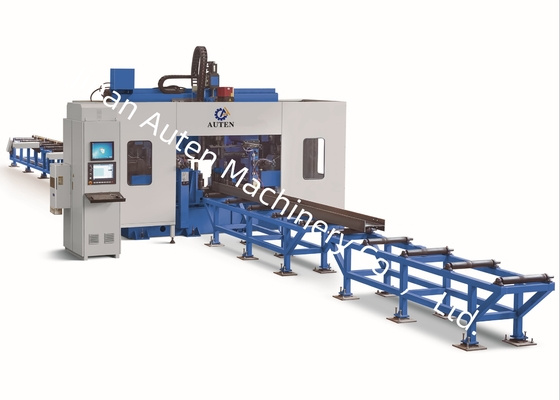

Beamlengte 2000 ∼ 13000 mm CNC H Beam Boormachine 2 kW Servomotor van boorvoeding

Beamlengte 2000 ∼ 13000 mm CNC H Beam Boormachine 2 kW Servomotor van boorvoeding

Gebruik van werktuigmachines:

Deze werktuigmachine is voornamelijk ontworpen voor het boren, aftappen en markeren van stalen materialen zoals H-balken en kanaalstaal.Het maakt gebruik van drie BT40 hogesnelheidsspindels om boorwerkzaamheden aan drie zijden van het staal uit te voeren, waarbij aan elke zijde één spindel is toegewezen.Het bijbehorende gereedschapsmagazin kan tot 4 specificaties van boorstukken bevatten. Het beschikt over de kenmerken van hoge verwerkingsefficiëntie, hoge precisie, eenvoudige bediening,en een brede toepasbaarheid.

Specificaties:

Structuur en configuratie van het werktuig

Deze werktuigmachine bestaat voornamelijk uit een booreenheid, een voedingswagen, een voedingskanaal, een ontladingskanaal, een koelsysteem, een hydraulisch systeem, een pneumatisch systeem, een smeersysteem,De werktuigmachine heeft een structuur met een vast bed en een verplaatsbaar werkstukplatform.Deze configuratie voor 3D-boren vergemakkelijkt de implementatie van geautomatiseerde productieprocessen, het verbeteren van de operationele efficiëntie en consistentie.

1. Boring Unit

De booreenheid bestaat hoofdzakelijk uit een basis, een machinebed, een beweegbare glijbaan, een spindelkop, een bovenste drukapparaat, een zijdelingse klemapparaat en een gereedschapsmagazin.

De werktuigmachine is uitgerust met drie spindelkoppen, met name de vaste spindelkop, de bewegende spindelkop en de spindelkop van de bovenste eenheid.Deze koppen worden respectievelijk gebruikt voor boorwerkzaamheden in horizontale en verticale richtingElke spindelhoofd ondersteunt onafhankelijke werking en kan tegelijkertijd booractiviteiten uitvoeren.

2Voedende trolley.

De voedingswagen bestaat uit tandwielen, servomotoren en manipulatoren. De manipulator bevestigt het werkstuk en wordt aangedreven door een servomotor.het voedt het werkstuk langs de X-richtingDeze opzet zorgt voor de nauwkeurigheid van de boorwerkzaamheden langs de lengtelijn en legt een solide basis voor een consistente kwaliteit van het werkstuk.

3Voedingskanaal.

Het voedingskanaal bestaat uit een kanaalbeugel, dragerrollers, zijdelingse positioneringsrollers, zijdelingse duwkanaal, rekken en andere componenten.met een vermogen van meer dan 10 WAan de voorkant van het kanaal is een foto-elektrische schakelaar gemonteerd; deze schakelaar detecteert de voorkant van het werkstuk en identificeert de X-richtingsverwerkingsreferentie.De zijdelingse positioneringsrollers voeren ruwe positionering van het werkstuk langs de Y-richting, terwijl de zijdelingse drukmechanismen het werkstuk tegen de zijdelingse positioneringsrollers drukken om een stabiele positionering te garanderen.

Deze werktuigmachine is voornamelijk ontworpen voor het boren, aanbrengen en markeren van H-balken, kanaalstaal en een verscheidenheid aan andere staalwerkstukken.Het is in staat om staalonderdelen met verschillende specificaties te verwerken, waardoor zowel hoge precisie als operationele efficiëntie tijdens het gehele proces worden gewaarborgd.

In voorbeelddemonstraties, bijvoorbeeld, the machine tool can effectively showcase its processing capabilities on standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different dimensionsDeze getoonde monsters tonen duidelijk aan dat de werktuigmachine een nauwkeurige plaatsing van de gaten, gladde getapte draden,Het gebruik van de nieuwe technologie is in de praktijk nog steeds een belangrijk onderdeel van de nieuwe technologie..

De High Speed CNC H-Beam Drilling Machine wordt voornamelijk toegepast in staalconstructie werkplaatsen en bruggebouwprojecten.het voert een precisiebewerking uit op H-balken die worden gebruikt voor kaders en dragerconstructiesIn bruggebouwscenario's voert het hoge nauwkeurigheid boorwerkzaamheden uit op H-balken,die de structurele integriteit verbetert om langdurige belastingen te weerstaanDe hoge operationele efficiëntie biedt betrouwbare ondersteuning voor deze kritieke infrastructuursectoren.
