700 × 500 mm Breedte X Hoogte 3D CNC H-Beam Boring Tapping Machine φ5 ∼φ30 mm Gatdiameter

700 × 500 mm Breedte X Hoogte 3D CNC H-Beam Boring Tapping Machine φ5 ∼φ30 mm Gatdiameter

Toepassingssector:

Deze machine is speciaal ontworpen voor het boren van H-vormig staal.met een hoge bewerkingsnauwkeurigheid en een gemakkelijke bedieningAls essentieel hoog efficiënt apparaat in de staalindustrie wordt het veel gebruikt in de bouw, bruggenbouw, torenmast, rasterstructuur en andere verwante gebieden.

Specificaties:

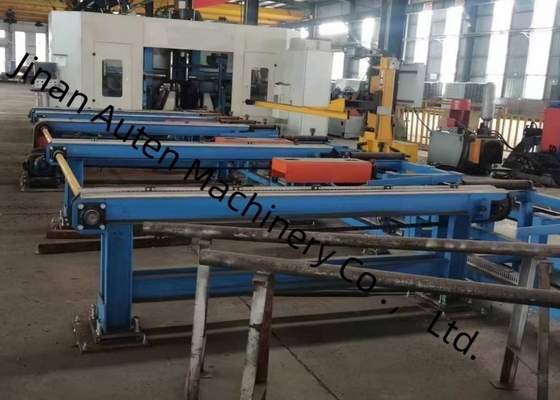

Componenten van CNC-boormachinelijnen

De CNC-boormachinelijn bestaat voornamelijk uit kerncomponenten, waaronder een hoofdmachine, een CNC-voedingssysteem, een uitvoerconveyor, een koelsysteem, een hydraulisch systeem,een pneumatisch systeemDe productielijn is voorzien van een vaste bedconstructie en een bewegende werkstukdrager.De 3D-boorfunctionaliteit die door dit structuurontwerp wordt mogelijk gemaakt, vergemakkelijkt de implementatie van geautomatiseerde productieprocessen, die een efficiënte en consistente productie ondersteunt.

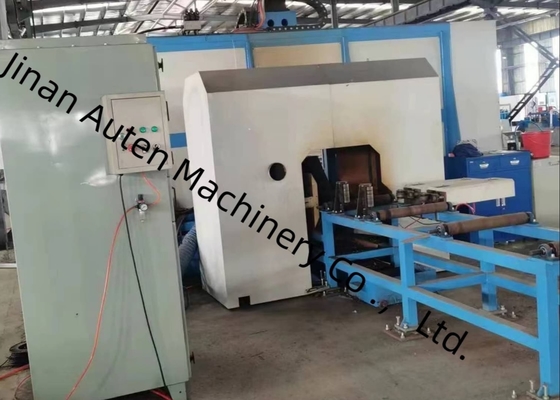

1Hoofdmachine

De hoofdmachine bestaat hoofdzakelijk uit een basis, een bed, een beweegbare schuiftafel, een kopstuk, een bovenste persinrichting, een zijpersinrichting en een gereedschapsmagazin.Het bed heeft een uitstekende stijfheid en stabiliteit, waardoor het bestand is tegen de belastingen en trillingen die worden gegenereerd tijdens hogesnelheidsbewerkingen.Deze structurele prestaties zorgen ervoor dat de bewerkingsnauwkeurigheid van de werktuigmachine gedurende de gehele werking behouden blijft..

2. Voedingsconveyor

De voedingsconveyor bestaat onder andere uit een transportdrager, dragerrollers, zijdelingse positioneringsrollers, een zijdelingse druktoestel en een rek.Het voedingskanaal van het transportband is ontworpen om werkstukken te verwerken te vervoerenAan de voorkant van het voedingskanaal is een foto-elektrische schakelaar geïnstalleerd om het voorste deel van het werkstuk te detecteren en zo de X-richtingsverwerkingsdatum te bepalen.De zijdelingse duwen apparaat sluit het werkstuk stevig en drukt het tegen de zijdelingse positionering rollen, waardoor het werkstuk ruw in de Y-richting kan worden geplaatst.

3. Voeding NC Carriage

Het NC-voertuig bestaat uit tandwielen, servomotoren en manipulatoren.met een vermogen van meer dan 50 W,Na het vastklemmen van het werkstuk door de manipulator wordt de wagen aangedreven door de servomotor.het werkstuk wordt in de X-richting gevoerd, dit zorgt voor de longitudinale bewerkingsnauwkeurigheid van het boorproces.

Deze werktuigmachine is speciaal ontworpen voor het boren, aftappen en markeren van H-balken, kanaalstaal en een reeks andere staalwerkstukken.Het ondersteunt de verwerking van staalonderdelen met verschillende specificatiesIn het kader van de proefdemonstraties, bijvoorbeeld, wordt de verwerking van de proefprofielen in de verwerkingsfase van de verwerkingsfase in de verwerkingsfase van de verwerkingsfase gecontroleerd en wordt een hoge precisie en operationele efficiëntie verzekerd. the machine tool can effectively exhibit its processing capabilities using standard H-beam samples (featuring varying flange widths and web thicknesses) and channel steel samples of different dimensionsDeze voorbeelden illustreren duidelijk de capaciteit van de werktuigmachine om een nauwkeurige oriëntatie van de gaten te bereiken.Het gebruik van de nieuwe technologie is in de praktijk nog steeds een belangrijk onderdeel van de nieuwe technologie..

De High Speed CNC H Beam Drilling Machine wordt voornamelijk ingezet in staalconstructie werkplaatsen en bruggebouwprojecten.het voert nauwkeurige bewerking uit op H-balken die worden gebruikt voor kaders en dragerconstructiesIn de bouw van bruggen is de aanleg van een brug een belangrijke factor voor de stabiliteit van de staalconstructies.het voert hoge nauwkeurigheid boorwerkzaamheden uit op H-balken, dit draagt bij tot de verbetering van de structurele integriteit van bruggen, waardoor zij bestand zijn tegen langdurige belastingen.de vlotte voortgang van de uitvoering van het project te waarborgen;.
