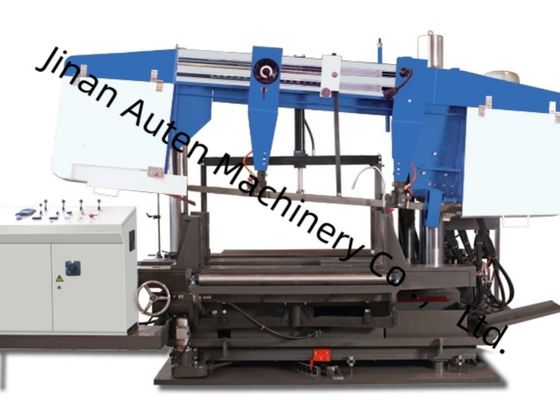

500*500mm Max. Afmeting Breedte X Hoogte CNC Balken Metaal Boor- en Snijmachine 10#～40# Kanaalstaal
Machinegebruik:
Deze CNC I-balk boormachine is voornamelijk ontworpen voor het boren, tappen en markeren van stalen werkstukken, waaronder H-balken en kanaalstaal. Het bevat drie BT40 hogesnelheidsspindels, die zijn bedoeld voor het uitvoeren van booroperaties aan drie respectievelijke zijden van het staal - met één spindel toegewezen aan elke zijde. Het bijpassende rij-type gereedschapsmagazijn kan maximaal 4 soorten boren met verschillende specificaties bevatten. Deze apparatuur wordt gekenmerkt door een hoge verwerkingsefficiëntie, superieure precisie, gebruiksvriendelijke bediening en brede toepasbaarheid in relevante scenario's.
Specificaties:
| H-balk parameter |
Max. Afmeting Breedte x Hoogte |
500×500mm |
| Min. Afmeting Breedte x Hoogte |
100×100mm |
| Balklengte |
2000～13000mm |
| |
Kanaalstaal |
10#～40# |
| Hoofdspindel |
Aantal |
3 |
| Model |
BT40 |
| Motorvermogen |
11 kW |
| Spindelsnelheid |
100～3000 tpm |
| Gatdiameter |
φ5～φ30 mm |
| CNC-as |
Servomotorvermogen van X-as |
Ongeveer 4,5 kW |
| Servomotorvermogen van horizontale boorpositioneringsas |
Ongeveer 1,5 kW |
| Servomotorvermogen van verticale boorpositioneringsas |
Ongeveer 3 kW |
| Servomotor voor het invoeren van de boor |
Ongeveer 2 kW |
| Gereedschapsmagazijn |
Aantal |
3 |
| Type |
Rijstijl |
| Capaciteit gereedschapsmagazijn |
4 x 3 |
| Verwerkingsnauwkeurigheid |
Afwijking gatafstand |
Twee gaten binnen 1 meter |
±0,5 |
| De toelaatbare afwijkingswaarde neemt toe met ±0,2 mm voor elke extra meter van de gatafstand, en het maximum overschrijdt ±2 mm niet |
| Afwijking eindmarge |
±1,0 mm |
Machinestructuur en configuratie
Deze CNC H-balk boor- en snijmachine lijn bestaat voornamelijk uit kerncomponenten, waaronder een booreenheid, een invoerwagen, een invoerkanaal, een afvoerkanaal, een koelsysteem, een hydraulisch systeem, een pneumatisch systeem, een smeersysteem, een elektrisch systeem en andere essentiële onderdelen. De machine maakt gebruik van een structureel ontwerp dat een vast bed en een beweegbaar werkstukplatform integreert. Deze specifieke configuratie voor 3D-boren maakt de uitvoering van geautomatiseerde productie workflows mogelijk, waardoor de operationele efficiëntie wordt verbeterd en de verwerkingsconsistentie wordt gewaarborgd.
Boormachine
Deze plaatmetaal boormachine is voornamelijk samengesteld uit een basis, een machinebed, een beweegbare slede, spindelkoppen, een bovenste persinrichting, een zijdelingse klemvoorziening en een rij-type gereedschapsmagazijn.
De balkmarkeer boor- en snijmachine is uitgerust met drie spindelkoppen, specifiek de vastzijdige spindelkop, de beweegbare spindelkop en de bovenste eenheid spindelkop, die respectievelijk worden gebruikt voor booroperaties in de horizontale en verticale richtingen. Elke spindelkop kan onafhankelijk werken en tegelijkertijd boortaken voltooien, waardoor de productie-efficiëntie aanzienlijk wordt verhoogd. Elke spindelkop is uitgerust met één set BT40 hogesnelheidsmechanische spindels; het bijbehorende rij-type gereedschapsmagazijn kan maximaal 4 boren met verschillende diameters bevatten (onder de voorwaarde dat er geen gereedschap op de spindel is gemonteerd), waardoor automatische verwerking van 4 verschillende gatdiameters met één werkstukklemming mogelijk is. De spindelvoeding wordt aangedreven door een servomotor, waardoor snelverplaatsing, werkvoeding en snelle terugtrekking via programmacontrole mogelijk zijn. Ondertussen wordt de spindelmotor aangedreven door een spindel servomotor, met traploze snelheidsaanpassing met een breed snelheidsbereik.
Invoerwagen
De CNC balken snij- en boormachine invoerwagen bestaat uit tandwielen, servomotoren en manipulatoren. De manipulator zet het werkstuk vast en wordt aangedreven door een servomotor; onder de overbrenging van het tandheugelmechanisme wordt het werkstuk langs de X-richting gevoerd, wat de longitudinale verwerkingsprecisie van booroperaties garandeert.
Afvoerkanaal
Het afvoerkanaal bestaat uit een kanaalbeugel, steunrollen en andere bijbehorende componenten, en is specifiek ontworpen om werkstukken te transporteren die de volledige verwerkingsprocedure hebben voltooid.
In voorbeeld demonstraties kan de CNC balken plaatmetaal boor- en markeer- en snijmachine effectief zijn verwerkingsmogelijkheden demonstreren op standaard H-balk voorbeelden (met verschillende flensbreedtes en webdiktes) evenals kanaalstaal voorbeelden van verschillende afmetingen. Deze getoonde voorbeelden illustreren duidelijk de capaciteit van de machine om nauwkeurige gatpositionering, gladde getapte schroefdraad en duidelijke markeringspatronen te bereiken - wat de hoge precisie en betrouwbaarheid in praktische toepassingsscenario's volledig weerspiegelt.
De High Speed CNC H Balk Boor Markeer- en Snijmachine wordt voornamelijk ingezet in staalconstructiewerkplaatsen en bruggenbouwprojecten. Binnen staalconstructiewerkplaatsen voert het precisiebewerkingen uit op H-balken die worden gebruikt voor frames en ondersteuningsconstructies, waardoor een solide basis wordt gelegd voor de stabiele montage van staalconstructies. In bruggenbouwscenario's voert het zeer nauwkeurige booroperaties uit op H-balken - dit helpt niet alleen de structurele integriteit van bruggen te verbeteren, maar stelt ze ook in staat om langdurige belastingen effectief te weerstaan. Met zijn hoge operationele efficiëntie biedt de machine betrouwbare ondersteuning voor deze kritieke infrastructuursectoren, waardoor de soepele voortgang van gerelateerde projecten wordt gewaarborgd.
