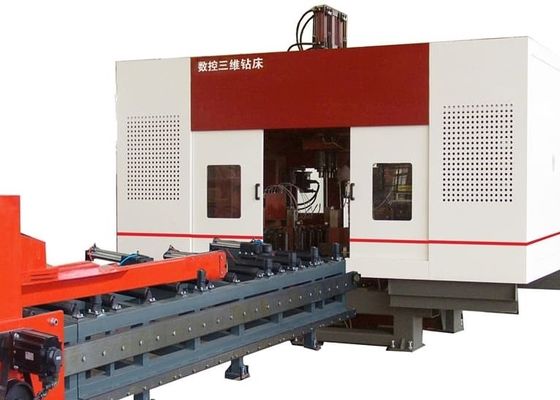

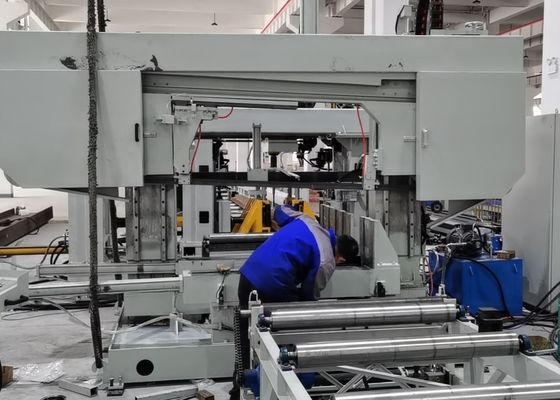

1250x600mm Maximale grootte Breedte X Hoogte CNC 3D Beam Drilling Machine Lijn 40mm Max Hole Diameter

1250x600mm Maximale grootte Breedte X Hoogte CNC 3D Beam Drilling Machine Lijn 40mm Max Hole Diameter

Toepassing:

Dit bewerkingscentrum is voornamelijk ontworpen voor het boren op H-balken.het boorprocessen op werkstukken met uitzonderlijke efficiëntie uitvoertMet een superieure bewerkingsnauwkeurigheid en een gebruiksvriendelijke werking is de apparatuur een onmisbare oplossing voor hoge prestaties in de staalstructuursector.Het wordt op grote schaal gebruikt in belangrijke industrieën, waaronder bouwtechniek, bruginfrastructuur, bouw van torenmasten en netstructuurprojecten.

Specificaties:

Productkenmerken

1Deze werktuigmachine bestaat voornamelijk uit de hoofdmachine, het cnc-voedingssysteem, de materiaalconveyor, het elektrisch systeem, het hydraulisch systeem, het koelsysteem, het smeersysteem, de afvaldoos en andere onderdelen.De werktuigmachine heeft een vaste bedstructuur en een bewegende werkstukstructuur, die geschikt is voor de verwerking van groot H-vormig staal, is handig voor continue productie en heeft een hoge mate van automatisering.

2Het lichaam van de boormachine bestaat uit bed, CNC-slijdborden, ondersteunend apparaat, bovenste persapparaat, zijpersapparaat, detectieapparaat, enzovoort.De delen van de numerieke bediening schuiftafel zijn de vaste zijdeDe componenten van de glijtafel bestaan uit een glijplaat, een glijtafelstoel, een kopstuk, een hogesnelheidsspindel,een gereedschapscilinder, een frequentieomrekeningsmotor, een servomotor, een lineaire gids, een loodschroef, enz., die worden gebruikt voor het boren van H-vormig staal.

3Het CNC-voedingssysteem bestaat uit een beugel, een tandwiel, een rek, een servomotor, een reducer en een manipulator.De servomotor stuwt de manipulator om de H-vormige staal te rijden om te bewegen in de X-richting om het H-vormige staal te voeden, die de precieze plaatsing van het werkstuk kan realiseren.

4De materialenconveyor is onderverdeeld in een materialenvoervoertuig en een uitvoervoervoertuig.met een diameter van niet meer dan 20 mm,De uitvoerconveyor bestaat uit een materiaalkanaalbeugel, een dragerrol, enz.,die worden gebruikt om het eindwerkstuk te vervoeren.

5Het koelsysteem maakt gebruik van interne en externe koelmethoden om het boorgat te koelen met olie mist. De voordelen zijn dat de hoeveelheid koelmiddel is klein, kosteneffectief, milieuvriendelijken het slijtage van de boor kan verminderen.

6Het hydraulische systeem wordt gebruikt om stroom te voorzien voor het bovenste persapparaat, het zijpersapparaat, de mescilinder, enz.

7Het pneumatische systeem wordt gebruikt om de manipulatoren, testcilinders, enz. van stroom te voorzien.

8Het smeersysteem maakt gebruik van een combinatie van gecentraliseerde en handmatige smeering.Gecentraliseerde smeer wordt voornamelijk gebruikt voor timing en kwantitatieve smeer van de belangrijkste lineaire leidingen en lood schroeven.

9Het besturingssysteem van de werktuigmachine bestaat uit een computer, een PLC enz.invoer van CAD-tekening of verwerkingsparameters via USB-interface of toetsenbord om een verwerkingsprogramma te genererenHet verwerkingsprogramma kan op elk moment worden opgeslagen, teruggeroepen, weergegeven en gecommuniceerd volgens het onderdeelnummer.De machine kan niet alleen de handmatige aanpassing en controle van elke verwerking parameter, maar ook de automatische controle verwerking van het gehele proces te realiseren.

In voorbeelddemonstratie sessies, de CNC balk en plaat boren, markeren, and shearing machine can effectively showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of diverse dimensionsDe tijdens deze demonstraties gepresenteerde exemplaren tonen duidelijk aan dat de apparatuur een nauwkeurige plaatsing van de gaten, gladde getapte draden en leesbare markeringspatronen kan bereiken.Het is een zeer efficiënt systeem, dat een hoge precisie en betrouwbaarheid heeft in real-world toepassingen..

De High-Speed CNC H-Beam Drilling, Marking and Shearing Machine wordt voornamelijk gebruikt in staalconstructiefabrieken en bruggebouwinitiatieven.In staalconstructies, zorgt het voor een precisiebewerking van H-balken die worden gebruikt in frame- en dragerconstructies, waardoor een solide basis wordt gelegd voor de stabiele montage van staalconstructies.In de brugbouwcontext, de apparatuur voert zeer nauwkeurige boorwerkzaamheden uit op H-balken. Dit verbetert niet alleen de structurele stabiliteit van bruggen, maar stelt ze ook in staat om langdurige belastingen efficiënt te weerstaan.Met uitzonderlijke operationele efficiëntieDe machine biedt een betrouwbare ondersteuning voor deze kritieke infrastructuursectoren en garandeert een naadloze voortgang van de bijbehorende projecten.
