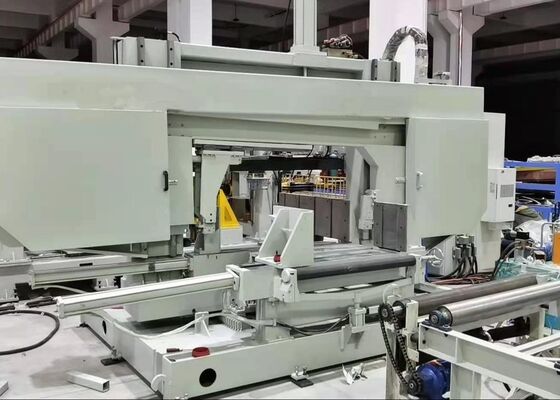

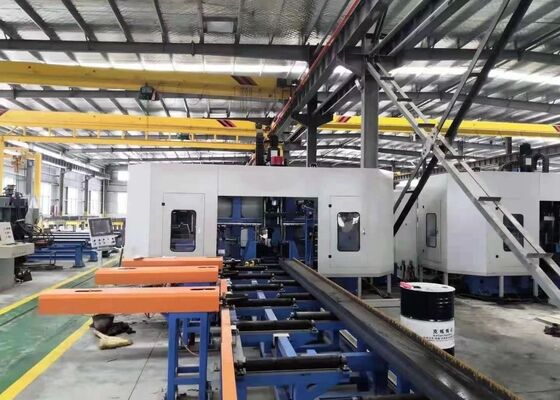

PLC-besturingsmethode CNC 3D I Beam Drilling Shearing Machine Line 3×11KW Motorvermogen

PLC-besturingsmethode CNC 3D I Beam Drilling Shearing Machine Line 3×11KW Motorvermogen

Toepassing:

Dit bewerkingscentrum is speciaal ontworpen voor het boren op H-balken.het boorprocedures op werkstukken met uitstekende efficiëntie uitvoertMet een uitstekende bewerkingsnauwkeurigheid en intuïtieve operationele functionaliteit fungeert deze apparatuur als een essentiële oplossing voor hoge prestaties in de staalconstructie-industrie.Het wordt op grote schaal toegepast in kernsectoren zoals bouwtechniek, bruginfrastructuur, productie van torenmast en netstructuurprojecten.

Specificaties:

Productkenmerken

1Dit werktuig bestaat voornamelijk uit het hoofdapparaat, het CNC-voedingssysteem, de materiaalconveyor, het elektrisch systeem, het hydraulisch systeem, het koelsysteem, het smeersysteem, de afvalbak, deen andere componentenMet een vaste bedstructuur en een verplaatsbare werkstukconfiguratie is de werktuigmachine geschikt voor de verwerking van grootschalige H-stralen.Het vergemakkelijkt continue productiewerkzaamheden en beschikt over een hoge mate van automatisering.

2. Het lichaam van de boormachine bestaat uit het bed, CNC-schuiftafelassemblages, ondersteunende apparaten, bovenste persapparaten, zijpersapparaten en detectieapparaten.De componenten van de CNC-schuiftafel omvatten de vaste zijde, de bewegende zijde en de CNC-schuiftafel van de bovenste eenheid. De schuiftafelcomponenten bestaan uit een schuifplaat, een schuiftafelbasis, een spindelkop, een hogesnelheidsspoel,een gereedschapscilinder, een variabele frequentiemotor, een servomotor, lineaire leidingen en loodschroeven, die speciaal zijn ontworpen voor het boren van H-balken.

3Het CNC-voedingssysteem bestaat uit beugels, tandwielen, rekken, servomotoren, reducers en manipulatoren.het mogelijk maken de H-straal te voeden en het werkstuk nauwkeurig te plaatsen.

4De materialenconveyor is ingedeeld in een invoerconveyor en een uitvoerconveyor.met een breedte van niet meer dan 50 mm,, plaatsen van de blokken in de Y-richting, en coördineren met de CNC voedingsinrichting voor het voeden van het materiaal.speciaal gebruikt voor het vervoeren van eindwerkstukken.

5Het koelsysteem maakt gebruik van interne en externe koelmethoden, waarbij olie mist wordt gebruikt om het boorgat te koelen.milieuvriendelijkheid, en verminderde slijtage van de boor.

6Het hydraulische systeem levert stroom aan het bovenste persapparaat, het zijpersapparaat, de werktuigcilinder en andere bijbehorende componenten.

7Het pneumatische systeem is ontworpen om stroom te leveren aan de manipulator, de testcilinder en soortgelijke apparatuur.

8Het smeersysteem maakt gebruik van een combinatie van gecentraliseerde en handmatige smeering.Gecentraliseerde smeer wordt voornamelijk gebruikt voor de getimaliseerde en kwantitatieve smeer van de belangrijkste lineaire leidingen en lood schroeven.

9Het besturingssysteem van het werktuig bestaat uit een computer, een PLC en andere bijbehorende componenten.Verwerkingsprogramma's worden gegenereerd door CAD-tekeningen of verwerkingsparameters in te voeren via een USB-interface of toetsenbordDeze verwerkingsprogramma's kunnen op elk moment worden opgeslagen, opgehaald, weergegeven en gecommuniceerd op basis van onderdeelnummers.De werktuigmachine is niet alleen in staat om handmatige aanpassing en controle van individuele verwerkingsparameters te realiseren, maar ook om volledig geautomatiseerde controle te bereiken voor de gehele verwerkingsworkflow.

Tijdens de proefdemonstratie-sessies worden de CNC-balk en plaat metalen geboord, gemarkeerd, and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsDe in deze demonstraties getoonde exemplaren tonen duidelijk het vermogen van de apparatuur om nauwkeurige gatpositiëring, gladde getaste draden en duidelijke markering patronen te bereiken.Het is een zeer efficiënt en betrouwbaar apparaat..

De High-Speed CNC H-Beam Drilling, Marking and Shearing Machine wordt voornamelijk ingezet in staalconstructiefabrieken en bruggen.het zorgt voor precisiebewerking van H-balken die worden gebruikt in frame- en dragerconstructiesIn het geval van bruggen wordt de aanleg van een brug met een hoge breedte van de brug met een breedte van de brug met een breedte van de brug met een breedte van de brug met een breedte van de brug met een breedte van de brug met een breedte van de brug met een breedte van de brug met een breedte van de brug.de uitrusting voert zeer nauwkeurige boorwerkzaamheden uit op H-balken. Dit verbetert niet alleen de structurele stabiliteit van bruggen, maar stelt ze ook in staat om langdurige belastingen effectief te weerstaan.Met een uitstekende operationele efficiëntie levert de machine betrouwbare ondersteuning voor deze belangrijke infrastructuursectoren en zorgt zij voor een soepele voortgang van gerelateerde projecten.
