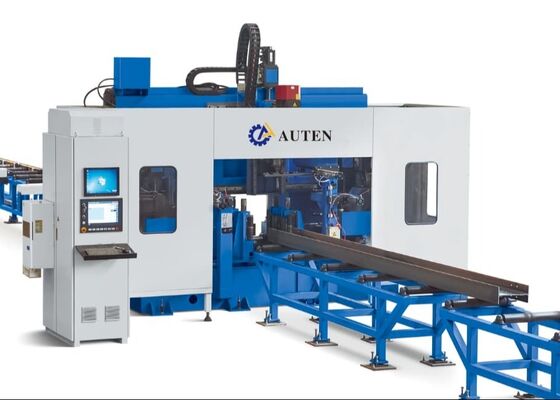

CNC-boormachine BT40 Spindels 40 mm gatdiameter voor staalconstructies

CNC-boormachine BT40 Spindels 40 mm gatdiameter voor staalconstructies

Toepassing:

Dit bewerkingscentrum is speciaal ontworpen voor het boren van H-balken.het boorprocessen op werkstukken met uitzonderlijke efficiëntie uitvoertMet een superieure bewerkingsnauwkeurigheid en gebruiksvriendelijke operationele mogelijkheden is deze apparatuur een cruciale oplossing voor hoge prestaties in de staalindustrie.Het wordt veel gebruikt in belangrijke sectoren, waaronder bouwtechniek., bruginfrastructuur, productie van torenmast en netstructuurprojecten.

Specificaties:

Productkenmerken

1Deze 3D H balk boor- en snijmachine is voornamelijk samengesteld uit de hoofdmachine lichaam, CNC voedingssysteem, materiaal vervoerder, elektrisch systeem, hydraulisch systeem, koelsysteem,smeersysteemMet een vaste bedstructuur en een verplaatsbare werkstukconfiguratie is de werktuigmachine zeer geschikt voor de verwerking van grootschalige H-stralen.Het maakt continue productie mogelijk en wordt gekenmerkt door een hoge mate van automatisering.

2Het lichaam van de boormachine bestaat uit het bed, CNC-schuiftafelassemblages, ondersteunende apparaten, bovenste persapparaten, zijpersapparaten en detectieapparaten.De componenten van de CNC-schuiftafel omvatten de vaste zijde, de bewegende zijde en de CNC-schuiftafel van de bovenste eenheid. Speciaal ontworpen voor H-straalboringen bestaan de schuiftafelassemblages uit een schuifplaat, een schuiftafelbasis,een spindelkop, een hogesnelheidsmechanische spindel, een gereedschapssilinder, een variabele frequentiemotor, een servomotor, lineaire leidingen en loodschroeven.

3Het CNC voedingssysteem bestaat uit beugels, tandwielen, rekken, servomotoren, reducers en manipulatoren.waardoor de H-straal kan worden gevoed en het werkstuk nauwkeurig kan worden geplaatst.

4De materialenconveyor is verdeeld in een invoerconveyor en een uitvoerconveyor.met een breedte van niet meer dan 50 mm,, het bereiken van de Y-richtingspositiëring van de vlekken, en samenwerken met de CNC voedingsapparaat om het materiaal voedingsproces te voltooien.De uitvoertransportband bestaat uit materiaalkanaalbeugels en dragerrollers., en wordt specifiek gebruikt voor het vervoer van afgewerkte werkstukken.

5Het koelsysteem maakt gebruik van interne en externe koelmethoden, waarbij olie mist wordt gebruikt om het boorgat af te koelen.duurzaamheid van het milieu, en minimale slijtage van de boor.

6Het hydraulische systeem is verantwoordelijk voor de stroomvoorziening van het bovenste persapparaat, het zijpersapparaat, de werktuigcilinder en andere relevante componenten.

7Het pneumatische systeem is ontworpen om stroom te leveren aan de manipulator, de testcilinder en gelijkwaardige apparatuur.

8Het smeersysteem maakt gebruik van een combinatie van gecentraliseerde en handmatige smeering.Gecentraliseerde smeer wordt voornamelijk toegepast voor de getimaliseerde en kwantitatieve smeer van de belangrijkste lineaire leidingen en lood schroeven.

9Het besturingssysteem van de werktuigmachine bestaat uit een computer, een PLC en andere bijbehorende componenten.Verwerkingsprogramma's worden gemaakt door CAD-tekeningen of verwerkingsparameters in te voeren via een USB-interface of toetsenbordDeze verwerkingsprogramma's kunnen op elk moment worden opgeslagen, opgehaald, weergegeven en verzonden volgens onderdeelnummers.De werktuigmachine is niet alleen in staat om handmatige aanpassing en besturing van individuele verwerkingsparameters te realiseren, maar ook in staat om volledig geautomatiseerde besturing van de gehele verwerkingsworkflow te bereiken.

Tijdens de proefdemonstratie-sessies worden de CNC-balk en plaat metalen geboord, gemarkeerd, and shearing machine can adequately showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—and channel steel samples of diverse dimensionsDe in deze demonstraties gepresenteerde exemplaren tonen duidelijk hoe de apparatuur de gaten nauwkeurig kan plaatsen, de draden glad kan trekken en de markeringen duidelijk kan maken.het volledig weerspiegelen van de hoge precisie en betrouwbaarheid in praktische toepassingsscenario's.

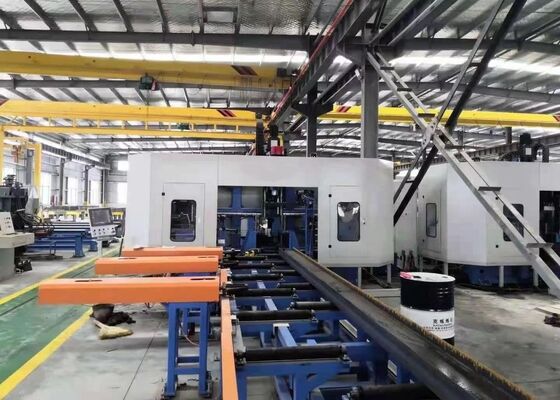

De CNC H-Beam High-Speed Drilling, Marking and Shearing Machine wordt voornamelijk ingezet in staalconstructiefabrieken en bruggen.het zorgt voor een precisiebewerking van H-balken die worden aangebracht in frame- en dragerconstructiesIn de bouw van bruggen is de aanleg van de brug een belangrijke factor voor de stabiliteit van de staalconstructies.de uitrusting voert hoge precisie boorwerkzaamheden uit op H-balken. Dit verbetert niet alleen de structurele stabiliteit van bruggen, maar stelt ze ook in staat om effectief langdurige belastingen te dragenMet een uitstekende operationele efficiëntie biedt de machine betrouwbare ondersteuning voor deze belangrijke infrastructuursectoren en garandeert het een soepele voortgang van gerelateerde projecten.
