1250x600mm Breedte Hoogte CNC Balk 3D Boormachine BT40 Spindels Voor Staalconstructie Toepassing

1250x600mm Breedte Hoogte CNC-balk 3D boormachine BT40 Spindels voor toepassing op staalconstructies

Toepassing:

Dit bewerkingscentrum is speciaal ontworpen voor het boren op H-balken.het boort met opmerkelijke efficiëntie op werkstukkenMet zijn uitzonderlijke bewerkingsnauwkeurigheid en intuïtieve gebruikersinterface vormt deze apparatuur een hoogwaardige oplossing voor de staalbouwindustrie.Het wordt veel gebruikt in kritieke sectoren zoals bouwtechniek., bruginfrastructuur, productie van torenmast en netstructuurprojecten.

Specificaties:

Productkenmerken

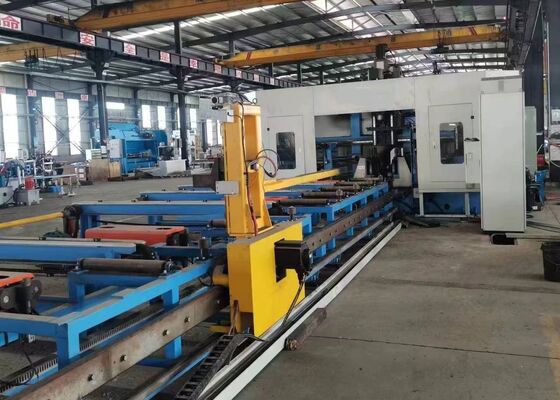

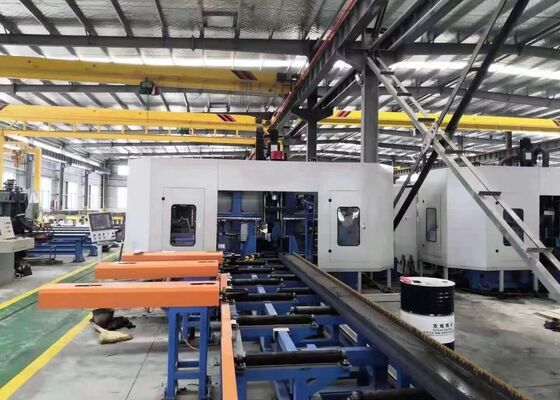

1Deze 3D H-beam boor- en snijmachine bestaat voornamelijk uit het hoofdmachine lichaam, CNC voedingssysteem, materiaal vervoerder, elektrisch systeem, hydraulisch systeem, koelsysteem,smeersysteemMet een vaste bedstructuur met een verplaatsbare werkstukconfiguratie is de machine ideaal geschikt voor de verwerking van grote H-balken.Het ondersteunt continue productie en onderscheidt zich door zijn geavanceerde automatiseringsniveau.

2Het lichaam van de boormachine bestaat uit het bed, CNC-schuiftafelassemblages, draagtoestellen, bovenste en zijdelingse persinstallaties en detectiesystemen.De componenten van de CNC-schuiftafel omvatten de vaste zijde, bewegende zijde en de CNC-schuiftafel van de bovenste eenheid. Speciaal ontworpen voor het boren met H-straal, bestaan de schuiftafelassemblages uit een schuifplaat, een schuiftafelbasis,spindelkop, hogesnelheidsmechanische spindel, werktuigcilinder, variabele frequentiemotor, servomotor, lineaire leidingen en loodschroeven.

3Het CNC-voersysteem bestaat uit beugels, tandwielen, rekken, servomotoren, reducers en manipulatoren.zo zorgen voor een nauwkeurige voeding en precieze positionering van het werkstuk.

4De materialenconveyor bestaat zowel uit een invoerconveyor als uitvoerconveyor.speciaal ontworpen voor het vervoer van profielstaalblokken, het bereiken van de Y-richtingspositiëring van de blokken, en werken in combinatie met de CNC voedingssysteem om het materiaal voedingsproces te voltooien.met een diameter van niet meer dan 30 mm,, is bestemd voor het vervoer van afgewerkte werkstukken.

5Het koelsysteem maakt gebruik van zowel interne als externe koelmethoden, waarbij olie mist wordt gebruikt om het boorgat te koelen.het bevorderen van kostenefficiëntie, duurzaamheid van het milieu en het minimaliseren van slijtage van de boor.

6Het hydraulische systeem is verantwoordelijk voor de aandrijving van het bovenste persapparaat, het zijpersapparaat, de gereedschapscilinder en andere bijbehorende componenten.

7Het pneumatische systeem is ontworpen om de manipulator, de testcilinder en andere vergelijkbare apparatuur van stroom te voorzien.

8Het smeersysteem combineert zowel gecentraliseerde als handmatige smeermethoden.Gecentraliseerde smeer wordt voornamelijk gebruikt voor de tijdige en nauwkeurige smeer van de belangrijkste lineaire leidingen en lood schroeven.

9. Het besturingssysteem van de werktuigmachine bestaat uit een hostcomputer, PLC en andere bijbehorende componenten.Verwerkingsprogramma's worden gegenereerd door CAD-tekeningen of verwerkingsparameters in te voeren via een USB-interface of toetsenbordDeze programma's kunnen op elk moment worden opgeslagen, opgehaald, weergegeven en verzonden op basis van onderdeelnummers.Het systeem maakt niet alleen de handmatige aanpassing en controle van de individuele verwerkingsparameters mogelijk, maar maakt ook de volledige automatisering van de gehele verwerkingsworkflow mogelijk.

Tijdens de proefdemonstratie-sessies worden de CNC-balk en plaat metalen geboord, gemarkeerd, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different sizesDe in deze demonstraties gepresenteerde exemplaren tonen duidelijk het vermogen van de apparatuur om een precieze gatpositionering, gladde getapte draden en nauwkeurige markeringspatronen te bereiken.Het systeem is een zeer efficiënt systeem en is zeer goed in de praktijk..

De High-Speed CNC H-Beam Drilling, Marking, and Shearing Machine wordt voornamelijk gebruikt in staalconstructiefabrieken en bruggebouwprojecten.het zorgt voor een nauwkeurige bewerking van H-balken die worden gebruikt in frames en dragerconstructiesIn de brugbouw wordt met de machine met hoge precisie op H-balken geboord.de structurele integriteit van bruggen te verbeteren en hen in staat te stellen langdurige lasten effectief te dragenMet een uitzonderlijke operationele efficiëntie biedt deze apparatuur betrouwbare ondersteuning aan deze kritieke infrastructuursectoren en zorgt zij voor een soepele uitvoering van de bijbehorende projecten.
