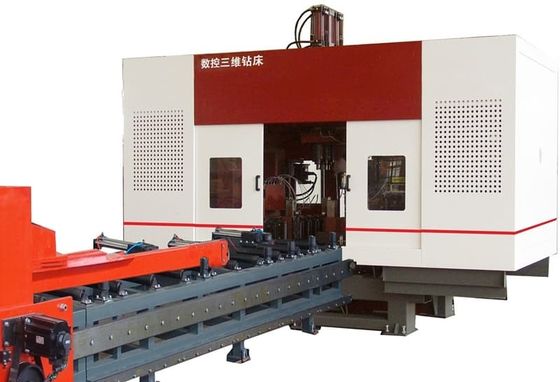

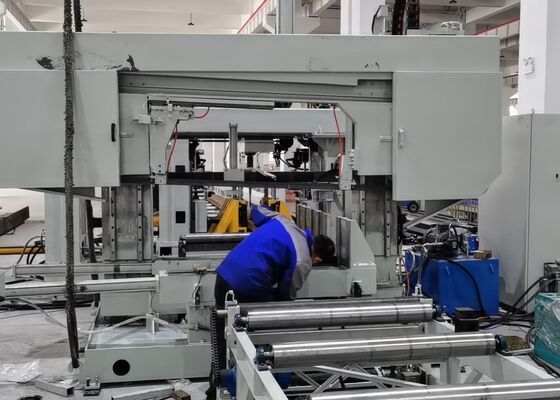

BT40 Hoofdspindel CNC 3D-balkenboormachine voor het markeren van de lijn

BT40 Hoofdspindel CNC 3D Balken Boormarkering Machine Lijn PLC Besturingsmethode

Toepassing:

Deze 3D balken boor- en markeerbewerkingscentermachine is zorgvuldig ontworpen voor booroperaties op H-balken. Uitgerust met drie precisie boorspindels met hoge snelheid, voert het boortaken uit op werkstukken met uitstekende efficiëntie. Met uitzonderlijke bewerkingsprecisie en een gebruiksvriendelijke interface biedt deze apparatuur een hoogwaardige oplossing voor de staalconstructiesector. Het wordt veelvuldig gebruikt in belangrijke industrieën, waaronder bouwkunde, bruggenbouw, torenmastfabricage en rasterstructuurprojecten.

Specificaties:

Producteigenschappen

1. Deze 3D H-balken boor- en snijmachine bestaat voornamelijk uit de hoofdbehuizing, CNC-voedingssysteem, materiaaltransporteur, elektrisch systeem, hydraulisch systeem, koelsysteem, smeersysteem, afvalbak en andere essentiële componenten. Met een vaste bedstructuur en een beweegbare werkstukopstelling is de machine perfect ontworpen voor het bewerken van grote H-balken. Het maakt continue productie mogelijk en staat bekend om zijn hoge mate van automatisering.

2. De boormachinestructuur bestaat uit het bed, CNC-glijtafelassemblages, ondersteuningsmechanismen, boven- en zijpersunits en detectiesystemen. De CNC-glijtafelcomponenten omvatten de vaste zijde, de beweegbare zijde en de CNC-glijtafel van de bovenunit. Speciaal ontworpen voor H-balken boortaken, zijn de glijtafelassemblages voorzien van een glijplaat, glijtafelbasis, spindelkop, mechanische spindel met hoge snelheid, gereedschapcilinder, frequentieregelaar, servomotor, lineaire geleidingen en kogelomloopspindels.

3. Het CNC-voedingssysteem bestaat uit beugels, tandwielen, tandheugels, servomotoren, reductoren en manipulatoren. De servomotor drijft de manipulator aan, waardoor de beweging van de H-balk langs de X-as mogelijk wordt, waardoor een nauwkeurige voeding en nauwkeurige positionering van het werkstuk wordt gewaarborgd.

4. De materiaaltransporteur bestaat uit zowel een invoer- als een uitvoertransporteur. De invoertransporteur omvat transportbeugels, steunrollen en zij-duwapparaten, speciaal ontworpen om profielstalen blanks te transporteren, Y-as positionering van de blanks te vergemakkelijken en samen te werken met het CNC-voedingssysteem om het materiaalvoedingsproces te voltooien. De uitvoertransporteur, die bestaat uit materiaal kanaalbeugels en steunrollen, is bedoeld voor het transporteren van afgewerkte werkstukken.

5. Het koelsysteem maakt gebruik van zowel interne als externe koeltechnieken, waarbij olienevel wordt gebruikt om het boorgat te koelen. Deze methode biedt tal van voordelen, waaronder een lager koelmiddelverbruik, verbeterde kostenefficiëntie, ecologische duurzaamheid en minder slijtage van de boor.

6. Het hydraulische systeem heeft de taak om de bovenste persunit, de zijpersunit, de gereedschapcilinder en andere gerelateerde componenten van stroom te voorzien.

7. Het pneumatische systeem is ontworpen om stroom te leveren aan de manipulator, testcilinder en andere soortgelijke apparatuur.

8. Het smeersysteem integreert zowel gecentraliseerde als handmatige smeermethoden. Gecentraliseerde smering wordt voornamelijk gebruikt voor de getimede en nauwkeurige smering van de primaire lineaire geleidingen en kogelomloopspindels.

9. Het besturingssysteem van de machine omvat een hostcomputer, PLC en andere bijbehorende componenten. Programmeermethode: Verwerkingsprogramma's worden gegenereerd door CAD-tekeningen of verwerkingsparameters in te voeren via een USB-interface of toetsenbord. Deze programma's kunnen op elk moment worden opgeslagen, opgehaald, weergegeven en verzonden op basis van onderdeelnummers. Het systeem maakt zowel handmatige aanpassing en controle van individuele verwerkingsparameters mogelijk, als volledige automatisering van de gehele verwerkingsworkflow.

Tijdens demonstratiesessies toont de CNC balken- en plaatmetaal boor-, markeer- en schuifmachine effectief zijn verwerkingsmogelijkheden bij het werken met standaard H-balken - met verschillende flensbreedtes en webdiktes - evenals kanaalstaalmonsters in verschillende maten. De monsters die in deze demonstraties worden getoond, benadrukken duidelijk het vermogen van de machine om nauwkeurige gatpositionering, gladde getapte schroefdraad en nauwkeurige markeringspatronen te bereiken, waardoor de hoge precisie en betrouwbaarheid in praktische toepassingen volledig worden geïllustreerd.

De High-Speed CNC H-Balken Boor-, Markeer- en Schuifmachine wordt voornamelijk gebruikt in staalconstructiefabrieken en bruggenbouwprojecten. Binnen staalconstructiewerkplaatsen zorgt het voor een nauwkeurige bewerking van H-balken die worden gebruikt in frames en ondersteuningsconstructies, waardoor een solide basis wordt gelegd voor de stabiele montage van staalconstructies. In de bruggenbouw voert de machine zeer nauwkeurig boren uit op H-balken, waardoor de structurele integriteit van bruggen wordt verbeterd en ze in staat worden gesteld om langdurige belastingen betrouwbaar te ondersteunen. Met een uitstekende operationele efficiëntie biedt deze apparatuur betrouwbare ondersteuning aan deze cruciale infrastructuursectoren, waardoor de succesvolle uitvoering van gerelateerde projecten wordt gewaarborgd.
