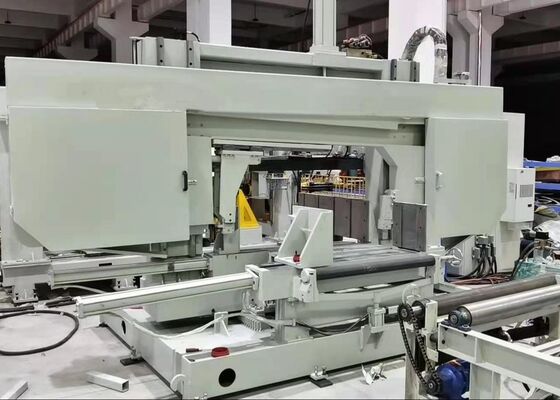

40 mm Werkstukdikte CNC 3D H-straalboren scheermachine 55 kW Vermogen

40 mm Werkstukdikte CNC 3D H-balk boor- en knipmachine 55KW Vermogen

Toepassing:


Het wordt voornamelijk gebruikt voor het boren, tappen, markeren en rillen van H-vormig staal, kanaalstaal, hoekstaal en andere soorten staal. De toepassingen zijn uitgebreid in sectoren die betrokken zijn bij staalconstructies, waaronder de bouw, garages, torens en rasterframes.

Specificaties:

2. Boort gelijktijdig gaten op drie oppervlakken van H-balken en kanalen met hoge precisie en efficiëntie.

3. Uitgerust met 7 CNC-assen, waardoor automatische en nauwkeurige voeding en positionering mogelijk is.
4. Kan AUTOCAD en DSTV onderdelentekeningen herkennen en omzetten in bewerkingsprogramma's.
Productkenmerken
1. Het voedingssysteem maakt gebruik van CNC-wagenklemmen en -voeding, wat zorgt voor hoge snelheid en nauwkeurige positioneringsnauwkeurigheid.

2. Drie BT40 hogesnelheidsspindels worden gebruikt om de drie oppervlakken van de H-balk te boren. Het systeem maakt gebruik van hardmetalen boorbeitels, met spindeltoerentallen tot 3000 tpm. Dit resulteert in een hoge verwerkingsefficiëntie en uitstekende boorprestaties. De spanen die tijdens het boren worden geproduceerd, worden efficiënt afgevoerd via een ketting-type spanentransporteur.

3. Het koelsysteem maakt gebruik van nevelkoeling, die zowel interne als externe koelmogelijkheden biedt. Elke boorspindelunit is uitgerust met zijn eigen externe koelspuitmond en interne koelconnector, die kunnen worden geselecteerd op basis van de boorvereisten. Interne en externe koeling kunnen onafhankelijk of gelijktijdig worden gebruikt.

4. Het automatische gereedschapswisselsysteem (ATC) kan worden aangepast aan de eisen van de klant, waardoor handmatige gereedschapswissels overbodig zijn, wat tijd bespaart en de operationele efficiëntie verhoogt.

Tijdens demonstraties van voorbeeldstukken demonstreert de CNC-boor-, markeer- en knipmachine voor H-balken en platen effectief zijn verwerkingsmogelijkheden bij het werken met standaard H-balkmonsters (met verschillende flensbreedtes en webdiktes) en kanaalstaalmonsters van verschillende afmetingen. De in deze demonstraties getoonde monsters benadrukken duidelijk het vermogen van de machine om nauwkeurige gatpositionering, schone getapte schroefdraden en duidelijke markeerpatronen te leveren - wat de hoge nauwkeurigheid en betrouwbaarheid in praktische toepassingen volledig illustreert.

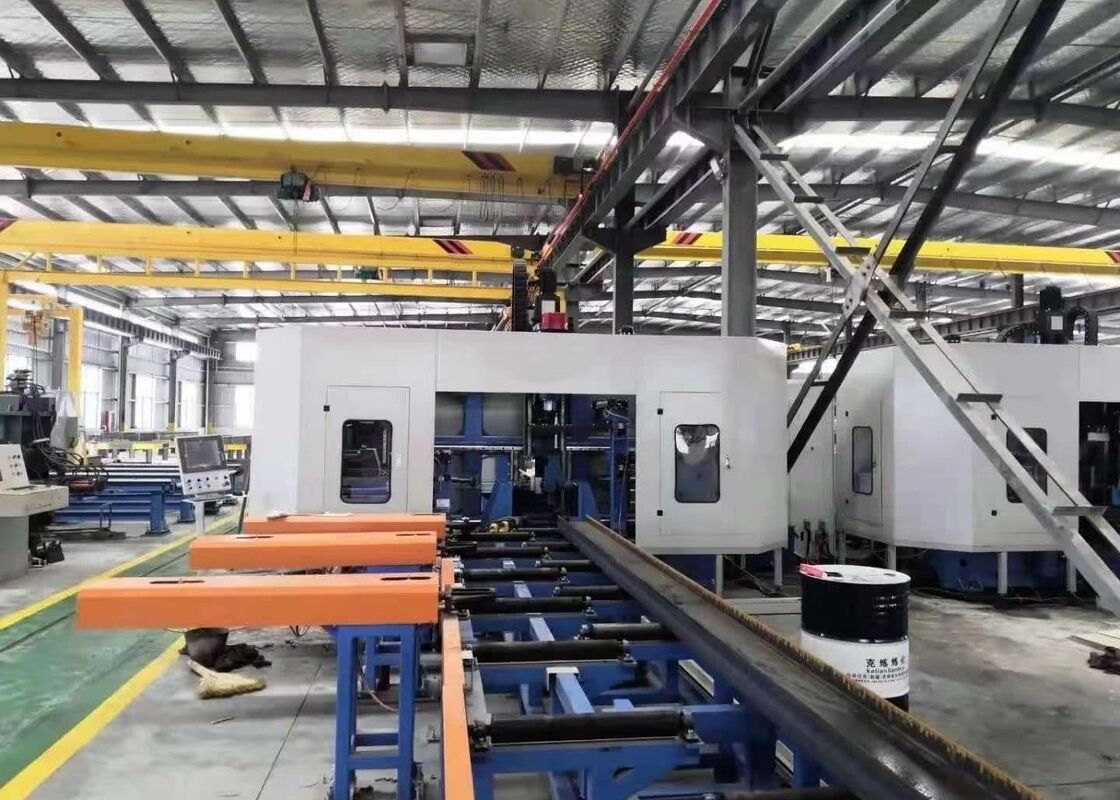

De hogesnelheids CNC H-balk boor-, markeer- en knipmachine wordt voornamelijk gebruikt in de fabricage van staalconstructies en bruggenbouwprojecten. Bij de fabricage van staalconstructies voert het precisiebewerkingen uit op H-balken die worden gebruikt in frames en ondersteuningssystemen, wat een solide basis biedt voor de stabiele montage van staalconstructies. Bij bruggenbouw voert het boorwerk met hoge precisie uit op H-balken, wat niet alleen de structurele integriteit van bruggen versterkt, maar er ook voor zorgt dat ze langdurige belastingen kunnen weerstaan. Met zijn hoge operationele efficiëntie biedt de machine betrouwbare ondersteuning aan deze vitale infrastructuursectoren, waardoor de soepele voortgang van bijbehorende projecten wordt gewaarborgd.
