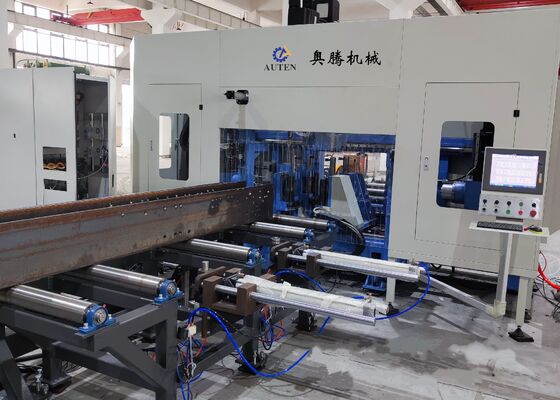

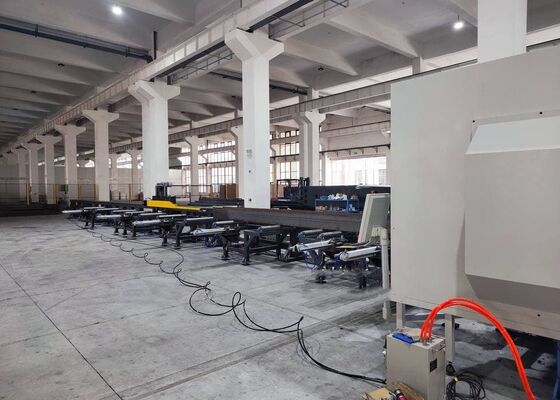

Nieuwe productielijn voor het boren van CNC-balken, snijden, frezen voor staal H-balkstructuur

Nieuwe CNC Straalboormachine Snijfreesproductielijn Voor Stalen H-Balkconstructie

Productintroductie:

De CNC H-balkboormachine is primair ontworpen voor het boren, tappen, markeren en rillen van H-vormig staal, kanaalstaal, hoekstaal en andere metalen materialen. Het wordt veelvuldig gebruikt in de staalconstructie-industrie, onder meer in gebouwen, garages, torens en roosterconstructies.

1. Een essentiële en gespecialiseerde booroplossing voor de constructie van staalconstructies.
2. In staat om tegelijkertijd gaten te boren op drie oppervlakken van H-balken en kanalen, wat hoge precisie en efficiëntie biedt.
3. Uitgerust met 7 CNC-assen voor volledig geautomatiseerde, nauwkeurige toevoer en positionering.
4. Compatibel met AUTOCAD en DSTV werkstuktekeningen, die naadloos worden omgezet in bewerkingsprogramma's.

Productparameters:

Productkenmerken:

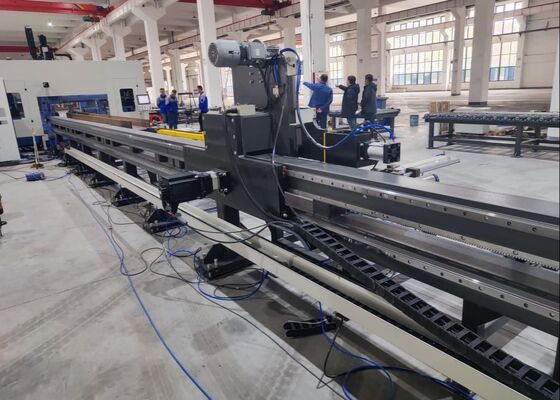

1. Het voedingsmechanisme van de balkzaagmachine maakt gebruik van een CNC-gestuurd karretje klemsysteem en toevoersysteem, wat zorgt voor snelle werking en nauwkeurige positioneringsnauwkeurigheid.

2. Drie BT40 hogesnelheidsspindels worden gebruikt om de drie vlakken van de H-balk te boren. Met hardmetalen boren kunnen de spindels rotatiesnelheden tot 3000 tpm bereiken. Deze opstelling zorgt voor een hoge verwerkingsefficiëntie en uitstekende boorprestaties. De spanen die tijdens het boren worden geproduceerd, worden efficiënt afgevoerd door de kettingtype spanentransporteur.

3. Het koelsysteem van de CNC-balkboormachine maakt gebruik van mistkoelingstechnologie, die zowel interne als externe koelmogelijkheden biedt. Elke boorspindelunit is uitgerust met een individuele externe koelspuitmond en een interne koelconnector, waardoor selectie mogelijk is op basis van de specifieke boorvereisten. Interne en externe koeling kunnen onafhankelijk of gelijktijdig worden gebruikt naar behoefte.

4. Het automatische gereedschapswisselsysteem (ATC) kan worden geïnstalleerd volgens de specificaties van de klant, waardoor handmatige gereedschapswissels overbodig worden. Deze functie vermindert de stilstand aanzienlijk en verbetert de operationele efficiëntie.

5. De balkboormachine kan optioneel worden uitgerust met een hydraulisch schijfmarkeersysteem. De schijf wordt gepositioneerd met een servomotor, waardoor snel markeren van maximaal 36 verschillende tekens mogelijk is.

6. De automatische schraap- en tapfuncties vervangen het traditionele handmatige schraapproces. Schraapgereedschappen worden gebruikt om de plaatposities te markeren voor latere lassen op H-balk flenzen en webben, waardoor tijd en moeite wordt bespaard en de precisie wordt verbeterd. Tapprocessen kunnen ook worden uitgevoerd op H-balk flenzen en webben, wat de productie-efficiëntie aanzienlijk verhoogt.

7. Het werkstuk klemmen tijdens toevoer en bewerking op de CNC-balkboormachine, inclusief longitudinale heffen, laterale duwklemming, en het vastzetten en ontgrendelen van de klemmen, wordt volledig geautomatiseerd door het hydraulische systeem. Dit zorgt voor een betrouwbare werking van de apparatuur gedurende het hele proces.

8. Het besturingssysteem bestaat uit een centrale computer en een PLC, met belangrijke componenten afkomstig van gerenommeerde wereldwijde merken. Het systeem ondersteunt meerdere programmeermethoden, waardoor operators eenvoudig een verscheidenheid aan programma's kunnen bewerken. Structurele ontwerpgegevens, zoals DXF- en DSTV-bestanden gegenereerd door externe AutoCAD- of TEKLA Structures-systemen, kunnen naadloos worden geïmporteerd.

Tijdens demonstraties van monsters toont de CNC-balkplaatmetaalboormachine, markeer- en snijmachine effectief zijn verwerkingsmogelijkheden met standaard H-balk monsters (met variërende flensbreedtes en webdiktes) evenals kanaalstaal monsters van verschillende afmetingen. De monsters die in deze demonstraties worden gepresenteerd, illustreren duidelijk het vermogen van de machine om nauwkeurige gatpositionering, schone getapte schroefdraden en duidelijke markeerpatronen te leveren - waardoor de hoge precisie en betrouwbaarheid in real-world toepassingsscenario's grondig worden aangetoond.

De hogesnelheids CNC H-balkboormachine, markeer- en snijmachine wordt voornamelijk gebruikt in staalconstructiefabrieken en bruggenbouwprojecten. In staalconstructieworkshops voert het nauwkeurige bewerkingen uit op H-balken die worden gebruikt in frames en ondersteuningssystemen, wat een robuuste basis biedt voor de stabiele assemblage van staalconstructies. Bij bruggenbouw voert de machine boorbewerkingen met hoge precisie uit op H-balken, waardoor de structurele integriteit van de bruggen wordt verbeterd en ervoor wordt gezorgd dat ze langdurige belastingen effectief kunnen dragen. Met zijn hoge operationele efficiëntie biedt de machine betrouwbare ondersteuning aan deze kritieke infrastructuursectoren, wat de soepele voortgang van gerelateerde projecten faciliteert.
