Industrie CNC 3D H-Beam Drilling Cutting Machine 3D Band Saw Machine voor metaal

Industriële CNC 3D H-balk boor- en snijmachine 3D lintzaagmachine voor metaal

Productintroductie:

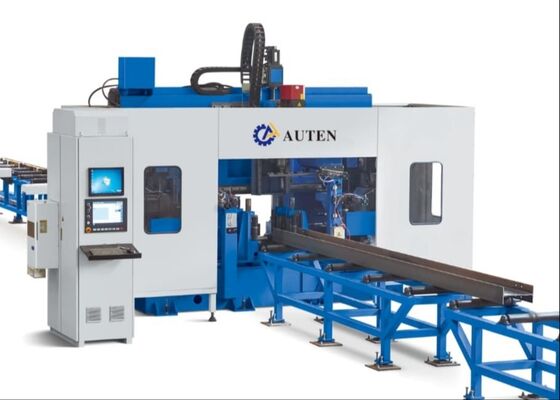

De BHD-serie machine is een boormachine voor balken tot 1250 mm breed en 600 mm hoog. Deze machine wordt voornamelijk gebruikt voor het verwerken van gaten op H-balken, kanaalbalken, hoekprofielen en rechthoekige buizen. De positionering en voeding van de drie spindels worden allemaal aangedreven door servomotoren. Het maakt gebruik van een door een reductie aangedreven spil, servo-motorvoeding en invoeding door een CNC-wagen; en het wordt veel gebruikt in de bouw, bruggenbouw en andere industrieën

Productconfiguratie-informatie:

TOEPASSING:

Deze machine wordt voornamelijk gebruikt voor het boren van H-balken, kanaalstaal en kokerbalken, en wordt veel gebruikt in staalconstructies, bruggen, driedimensionale garages en andere industrieën. De 7-assige CNC-profielstaal 3D-boormachine maakt gebruik van zeven servomotoren om boorpositionering in twee verticale richtingen, één horizontale richting en één longitudinale richting te realiseren, en servo-voeding van drie spindels. Er zijn 3 boorvlakken, elk met 1 boor-spil, en 1 boor-spil op elk vlak wordt aangedreven door een frequentie-omvormermotor. De boor-spil is een servo-voeding boor-spil. Wanneer de gatdiameter van het werkstuk 1 is, kunnen de gaten aan de drie zijden van het werkstuk worden verwerkt na één keer door de machine te zijn gegaan, met een hoge efficiëntie en een hoge gatpositie-nauwkeurigheid. Het is een onmisbare machine om de kwaliteit in de staalconstructie-productie-industrie te waarborgen.

Belangrijkste kenmerken van de CNC-balkboorlijn:

1. Invoerband & Voedingswagen - Snel, Betrouwbaar & Precisie
2. Optie van Dwarsband & Laadsysteem - Hoge Efficiëntie
3. Optie van Schijfmarkeringseenheid - 38 Markeringstekens Automatisch Gekozen
4. Booreenheid - Elke Spil Vrij Verplaatsbaar Op X-as Binnen 520mm

5. Machineframe - Sterke Structuur, Hoge Stijfheid & Hoge Stabiliteit
6. Elektrisch Systeem - Eenvoudige Programmering & Bediening, Leest NC1, DXF DSTV CAM Bestanden
7. Hydraulische Eenheid & Koelsysteem - Hydraulische Klem voor Balk & Luchtkoelsysteem/ Airconditioner
8. Hydraulische unit kiest voor waterkoeling

KOUDE VERWERKING: H-balk boormachine wordt gebruikt voor het boren van gaten in verbindingsplaten van staalprofielen.

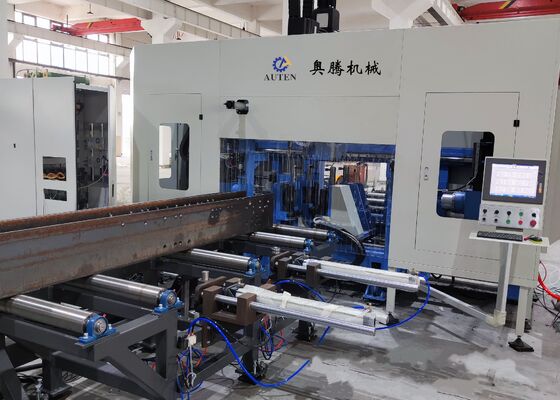

TOTALE STRUCTUUR: De externe assen worden aangedreven door servomotoren en worden geleid door precieze lineaire geleidingen om de algehele bedrijfsnauwkeurigheid te garanderen.

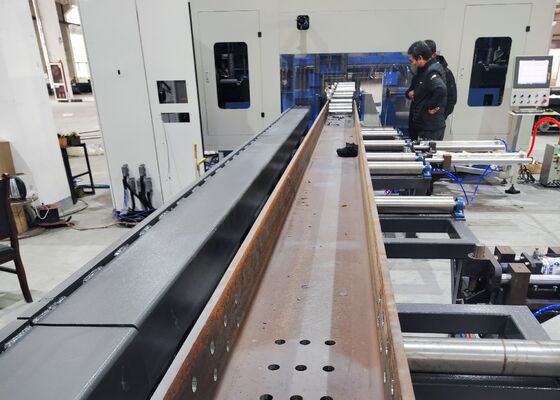

VOEDROL FRAME: Het bestaat voornamelijk uit vijf sets rolframes, niet-aangedreven rollen en zijdelingse positioneringswielen. Eenvoudige structuur, eenvoudige bediening, hoge voedingsnauwkeurigheid en hoge efficiëntie.

AFGEWERKT WERKSTUK OPSLAGGEBIED: Het werkstuk wordt gevoerd vanuit de booreenheid en vervolgens op de aangedreven rol, aangedreven door motor en ketting, en vervolgens wordt het eindproduct direct opgeslagen door vier sets karren.

AUTO VOEDING: Intelligente klemming, bespaart arbeid. Het karrenspoor maakt gebruik van precisiegeleidingsrails en tandwielen, en de voeding is stabiel en nauwkeurig.

EENVOUDIGE BEDIENING: Online en offline programmeermethoden; Externe informatie-uitwisseling via U-schijf; ondersteunt TEKLA driedimensionale software DSTV-bestanden, exporteert direct verwerkingsprogramma's.

Tijdens demonstraties van voorbeeldmateriaal illustreert de CNC-machine voor het boren, markeren en knippen van balken en plaatstaal effectief zijn verwerkingsmogelijkheden bij het hanteren van standaard H-balkmonsters - met verschillende flensbreedtes en webdiktes - evenals kanaalstaalmonsters van verschillende afmetingen. De in deze demonstraties gepresenteerde specimens tonen duidelijk het vermogen van de apparatuur om nauwkeurige gatplaatsing, schone getapte schroefdraden en goed gedefinieerde markeerpatronen te bereiken, waardoor de uitzonderlijke nauwkeurigheid en betrouwbaarheid in praktische toepassingen grondig worden aangetoond.

Deze machine wordt voornamelijk gebruikt voor het met hoge snelheid verwerken van gaten in H-balken en kanaalbalken. Het maakt gebruik van een spil servomotor, wordt bestuurd door een CNC-systeem, en gevoed door een CNC-wagen, met hoge efficiëntie en hoge precisie; en het wordt veel gebruikt in de bouw, bruggenbouw en andere industrieën.
