PLC Control Cnc 3D Beams Drilling Marking Cutting Machine Line BT40 Hoofdspindel

PLC Control Cnc 3D Beams Drilling Marking Cutting Machine Line BT40 Hoofdspindel

Inleiding tot het product:

Dit bewerkingscentrum is zorgvuldig ontworpen voor het boren van H-balken.het levert een uitzonderlijk efficiënt boorproces op werkstukkenMet een superieure bewerkingsnauwkeurigheid en gebruiksvriendelijke operationele eigenschappen is deze apparatuur een onmisbare oplossing voor hoge prestaties in de staalconstructiesektor.Het wordt veel gebruikt in belangrijke industrieën zoals bouwtechniek, bruginfrastructuur, productie van torenmast en netstructuurprojecten.

Informatie over de productconfiguratie:

Productkenmerken

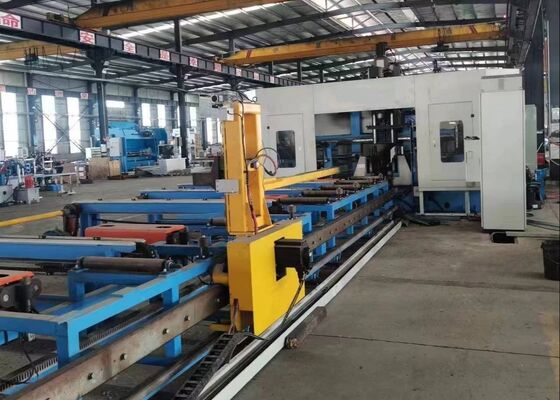

1Deze 3D H-beam boor- en snijmachine bestaat voornamelijk uit de hoofdmachine structuur, CNC voedingssysteem, materiaal vervoerder, elektrisch systeem, hydraulisch systeem, koelsysteem,smeersysteemMet een vaste bedstructuur en een verplaatsbare werkstukconfiguratie is de machine optimaal ontworpen voor de verwerking van grootschalige H-stralen.Het ondersteunt continue productiewerkzaamheden en is bekend om zijn geavanceerde automatiseringsniveau.

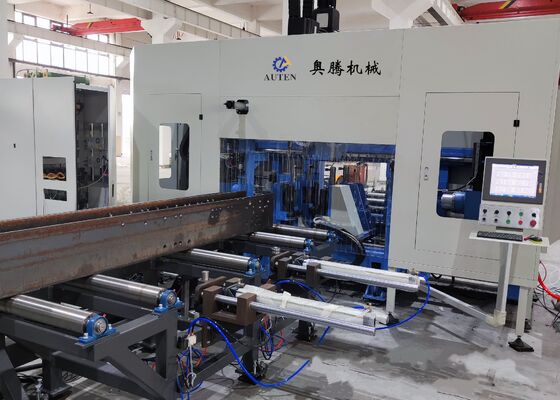

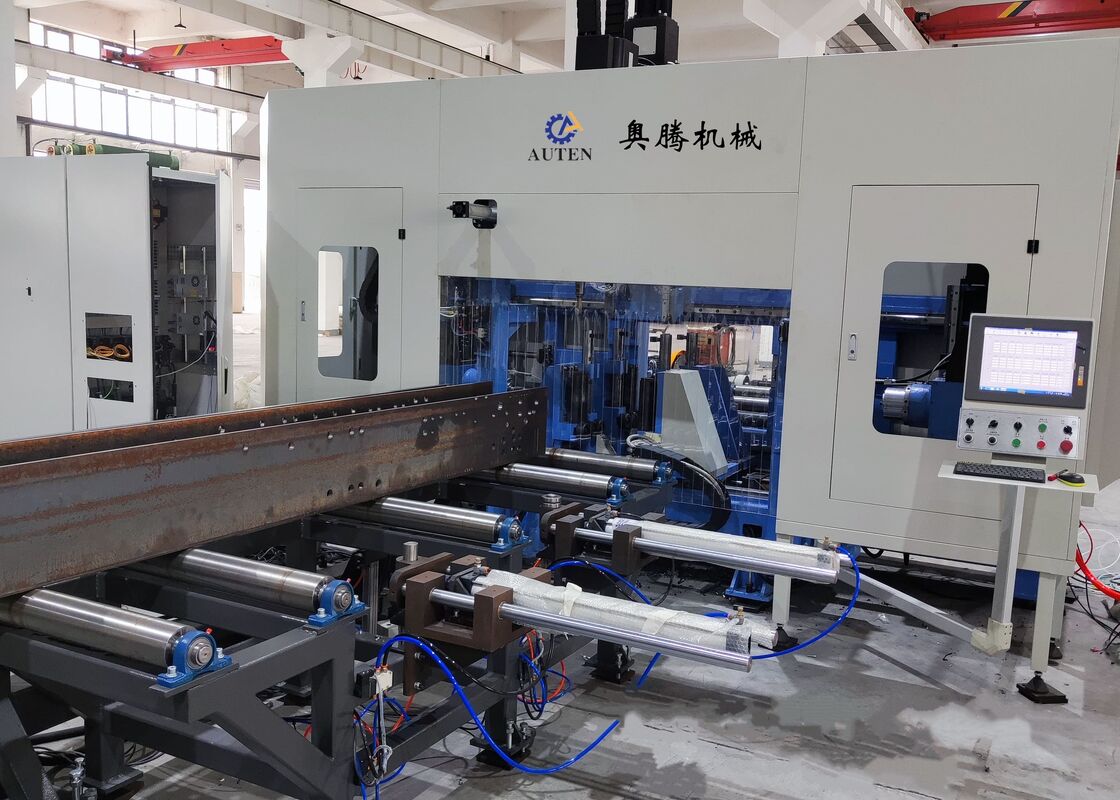

2De structuur van de boormachine bestaat uit het bed, CNC-schuiftafelassemblages, draagtoestellen, bovenste persen, zijpersen en detectiesystemen.De componenten van de CNC-schuiftafel omvatten de vaste zijde, bewegende zijde en de CNC-schuiftafel van de bovenste eenheid. Speciaal ontworpen voor H-straalbooringen, bestaan de schuiftafelassemblages uit een schuifplaat, een schuiftafelbasis,spindelkop, hogesnelheidsmechanische spindel, werktuigcilinder, variabele frequentiemotor, servomotor, lineaire leidingen en loodschroeven.

3Het CNC-voersysteem bestaat uit beugels, tandwielen, rekken, servomotoren, reducers en manipulatoren.De servomotor aandrijft de manipulator om de beweging van de H-straal langs de X-as te vergemakkelijken, waardoor de juiste voeding en de precieze plaatsing van het werkstuk worden gewaarborgd.

4Het materiaalconveyor bestaat uit zowel een invoerconveyor als een uitvoerconveyor.met een breedte van niet meer dan 50 mm,, het bereiken van de Y-aspositie van de blokken, en werken in combinatie met het CNC-voedingssysteem om het materiaalvoedingsproces te voltooien.met een diameter van niet meer dan 50 mm,, is gewijd aan het transport van afgewerkte werkstukken.

5Het koelsysteem omvat zowel interne als externe koelmethoden, waarbij olie mist wordt gebruikt om het boorgat te koelen.verbetering van de kostenefficiëntie, het bevorderen van duurzaamheid van het milieu en het minimaliseren van slijtage van de boor.

6Het hydraulische systeem levert stroom aan de bovenste persingseenheid, de zijpersingseenheid, de gereedschapscilinder en andere bijbehorende componenten.

7Het pneumatische systeem is ontworpen om de manipulator, de testcilinder en andere soortgelijke apparatuur van stroom te voorzien.

8Het smeersysteem maakt gebruik van een combinatie van gecentraliseerde en handmatige smeertechnieken.Gecentraliseerde smeer wordt voornamelijk gebruikt voor de geplande en precieze smeering van de belangrijkste lineaire leidingen en lood schroeven.

9Het besturingssysteem van het werktuig bestaat uit een computer, een PLC en andere bijbehorende componenten.Verwerkingsprogramma's worden gegenereerd door CAD-tekeningen of verwerkingsparameters in te voeren via een USB-interface of toetsenbordDeze programma's kunnen op elk moment worden opgeslagen, opgehaald, weergegeven en verzonden op basis van onderdelennummers.de volledige automatische controle voor de gehele verwerkingscyclus ondersteunt.

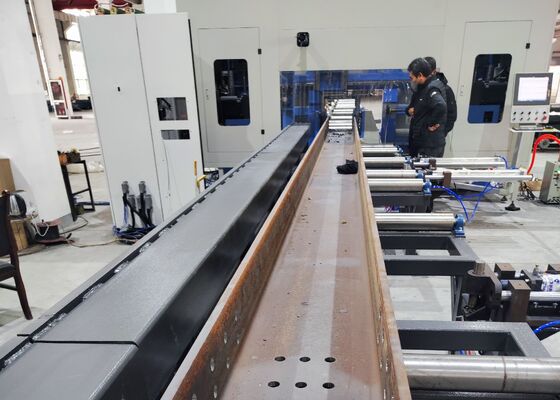

Tijdens de proefdemonstratie-sessies worden de CNC-balk en plaat metalen geboord, gemarkeerd, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different dimensionsDe in deze demonstraties getoonde exemplaren tonen duidelijk het vermogen van de apparatuur om een precieze gatplaatsing, gladde aangetaste draden en duidelijk gedefinieerde markeringspatronen te bereiken.Het systeem is in de praktijk zeer goed in staat om de kwaliteit van het product te verbeteren en de kwaliteit van het product te verbeteren..

De High-Speed CNC H-Beam Drilling, Marking, and Shearing Machine wordt voornamelijk gebruikt in staalconstructiefabrieken en bruggebouwprojecten.het levert een precieze bewerking voor H-balken die worden gebruikt in frames en dragerconstructiesIn de brugbouw boort de machine met hoge precisie op H-balken.versterking van de structurele integriteit van bruggen en de mogelijkheid om langdurige belastingen effectief te weerstaanMet een uitstekende operationele efficiëntie biedt deze machine betrouwbare ondersteuning voor deze vitale infrastructuursectoren, waardoor de vlotte en tijdige voortgang van gerelateerde projecten wordt gewaarborgd.
