Hoogvermogen CNC-boormachine voor H-balk BT40 hoofdspindel

Stalen Structuur Industrie Hoge Snelheid CNC H-Balk Boormachine BT40 Hoofdspil

Productintroductie:

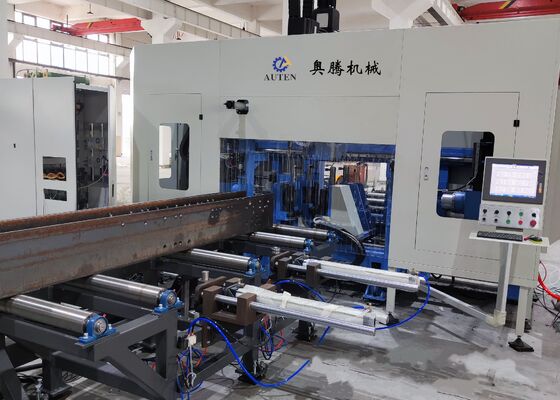

Dit bewerkingscentrum is vakkundig ontworpen voor boorwerkzaamheden op H-balken. Uitgerust met drie precisieboorspindels met hoge snelheid, zorgt het voor een uitstekende efficiëntie bij het boren van werkstukken. Met uitzonderlijke bewerkingsnauwkeurigheid en intuïtieve bedieningsfuncties vertegenwoordigt deze apparatuur een essentiële hoogwaardige oplossing in de staalconstructie-industrie. Het wordt veelvuldig gebruikt in kritieke sectoren zoals de bouwtechniek, bruginfrastructuur, mastproductie en netwerkstructuurprojecten.

Productconfiguratie-informatie:

Productkenmerken

1. Deze 3D H-balk boor- en snijmachine bestaat uit het hoofdframe, CNC-voersysteem, materiaaltransporteur, elektrisch systeem, hydraulisch systeem, koelsysteem, smeersysteem, afvalbak en andere integrale componenten. Met een vaste bedstructuur en een beweegbare werkstukconfiguratie is de machine vakkundig ontworpen voor de bewerking van grootschalige H-balken. Het ondersteunt continue productieworkflows en wordt algemeen erkend vanwege zijn hoge mate van automatisering.

2. De boormachineconstructie bestaat uit het bed, CNC-glijtafelassemblages, ondersteuningsapparaten, bovenste klemeenheden, zijdelingse klemeenheden en detectiesystemen. De CNC-glijtafelcomponenten omvatten de vaste zijde, de beweegbare zijde en de CNC-glijtafel van de bovenunit. Specifiek ontworpen voor H-balk boortoepassingen, beschikken de glijtafelassemblages over een glijdende plaat, glijtafelbasis, spilkop, mechanische spil met hoge snelheid, gereedschapscilinder, frequentievariabele motor, servomotor, lineaire geleidingen en spindels.

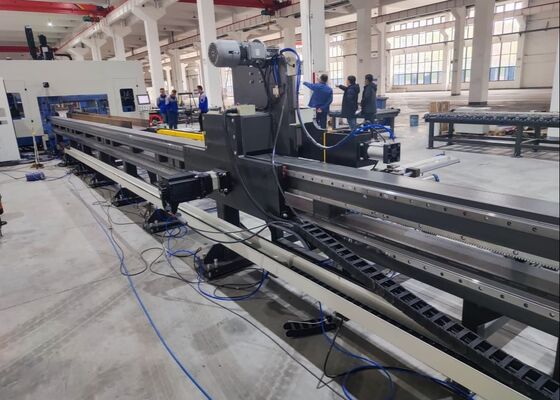

3. Het CNC-voersysteem bestaat uit beugels, tandwielen, tandheugels, servomotoren, reductoren en manipulatoren. De servomotor drijft de manipulator aan, waardoor de H-balk langs de X-as kan bewegen, wat zorgt voor nauwkeurige toevoer en precieze positionering van het werkstuk.

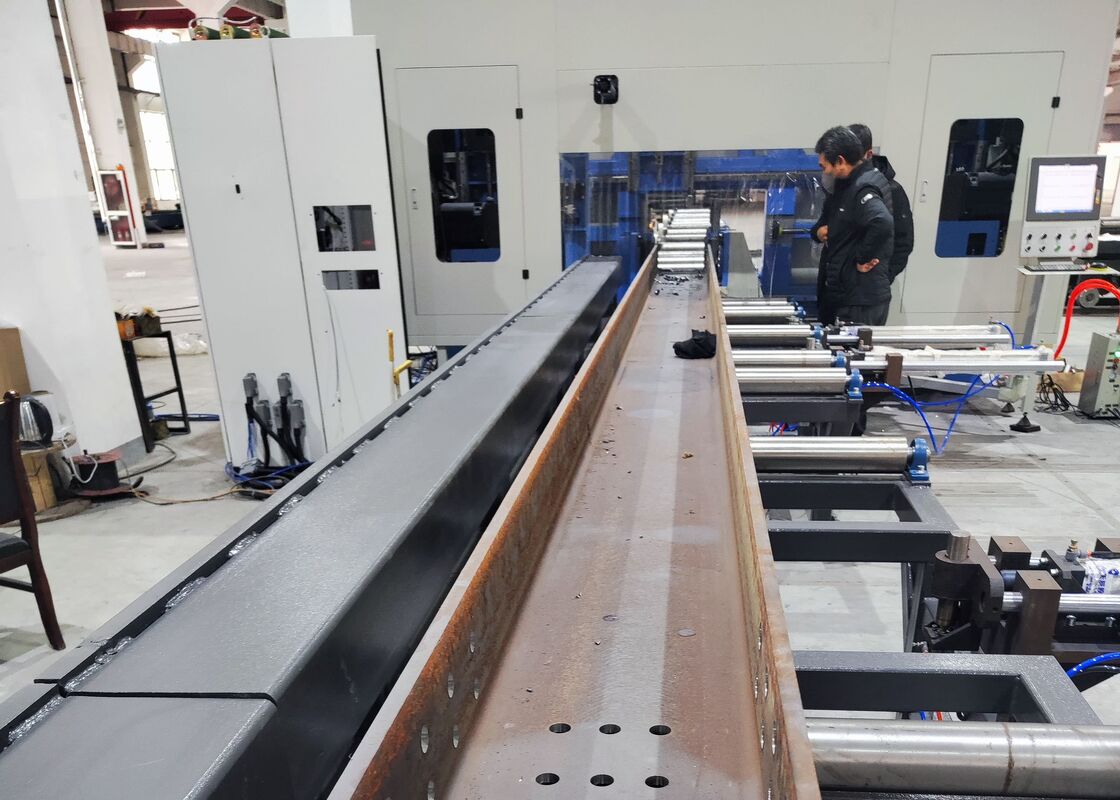

4. Het materiaaltransportsysteem omvat zowel een invoertransporteur als een uitvoertransporteur. De invoertransporteur is uitgerust met transporteurbeugels, steunrollen en zijdelingse duwapparaten, allemaal speciaal ontworpen om geprofileerde stalen blanks te transporteren, de positionering van de blanks op de Y-as te vergemakkelijken en samen te werken met het CNC-voersysteem om het materiaaltoevoerproces te voltooien. De uitvoertransporteur, bestaande uit materiaalgootbeugels en steunrollen, is bedoeld voor het transporteren van afgewerkte werkstukken.

5. Het koelsysteem integreert zowel interne als externe koelmethoden, waarbij olie-mist wordt gebruikt om het boorgat te koelen. Deze oplossing biedt verschillende voordelen, waaronder een verminderd koelmiddelenverbruik, verbeterde kosteneffectiviteit, ondersteuning van duurzaamheid en verminderde slijtage van de boorbeitel.

6. Het hydraulische systeem drijft de bovenste klemeenheid, de zijdelingse klemeenheid, de gereedschapscilinder en andere bijbehorende componenten aan.

7. Het pneumatische systeem is ontworpen om stroom te leveren aan de manipulator, de testcilinder en andere vergelijkbare apparatuur.

8. Het smeersysteem maakt gebruik van een combinatie van gecentraliseerde en handmatige smeermethoden. Gecentraliseerde smering wordt voornamelijk gebruikt voor de geplande en nauwkeurige smering van de primaire lineaire geleidingen en spindels.

9. Het besturingssysteem van de machinegereedschap bestaat uit een hostcomputer, PLC en andere bijbehorende componenten. Programmeermethode: Bewerkingsprogramma's worden gemaakt door CAD-tekeningen of bewerkingsparameters in te voeren via een USB-interface of toetsenbord. Deze programma's kunnen op elk moment worden opgeslagen, opgehaald, weergegeven en verzonden op basis van onderdeelnummers. Het machinegereedschap maakt handmatige aanpassing en controle van individuele bewerkingsparameters mogelijk, terwijl het ook volledig geautomatiseerde controle gedurende de gehele bewerkingscyclus mogelijk maakt.

Tijdens demonstraties van monsters toont de CNC-boor-, markeer- en snijmachine voor balken en plaatmateriaal effectief zijn bewerkingsmogelijkheden bij het werken met standaard H-balkmonsters - met verschillende flensbreedtes en webdiktes - evenals kanaalstaalmonsters van verschillende afmetingen. De in deze demonstraties gepresenteerde specimens benadrukken duidelijk het vermogen van de apparatuur om nauwkeurige gatplaatsing, gladde getapte schroefdraden en goed gedefinieerde markeerpatronen te bereiken, waardoor de hoge nauwkeurigheid en betrouwbaarheid in real-world toepassingsscenario's grondig worden aangetoond.

De Hoge Snelheid CNC H-Balk Boor-, Markeer- en Snijmachine wordt voornamelijk gebruikt in staalconstructiefabrieken en brugbouwprojecten. In staalconstructieworkshops biedt het nauwkeurige bewerkingen voor H-balken die worden gebruikt in raamwerken en ondersteunende structuren, wat een sterke basis garandeert voor de stabiele montage van stalen raamwerken. Bij de bouw van bruggen voert de machine boorwerkzaamheden met hoge precisie uit op H-balken, waardoor de structurele integriteit van bruggen wordt verbeterd en ze effectief bestand zijn tegen langdurige belastingen. Met uitzonderlijke operationele efficiëntie biedt deze machine betrouwbare ondersteuning voor deze kritieke infrastructuursectoren, wat de soepele en tijdige voortgang van gerelateerde projecten vergemakkelijkt.
