Model BHD1250C Cnc I Beam Drilling Marking Cutting Machine Line voor mechanisch parkeer systeem

Model BHD1250C CNC I-balken boor-, markeer- en snijmachine voor mechanische parkeersystemen

Productintroductie:

Dit bewerkingscentrum is nauwgezet ontworpen voor boorwerkzaamheden op H-balken. Uitgerust met drie hogesnelheids precisieboorspindels, levert het een opmerkelijke efficiëntie bij het bewerken van werkstukken. Met superieure bewerkingsnauwkeurigheid en gebruiksvriendelijke bedieningsfuncties, dient deze apparatuur als een essentiële hoogwaardige oplossing in de staalconstructiesector. Het wordt uitgebreid gebruikt in belangrijke industrieën zoals de bouwtechniek, bruginfrastructuur, mastproductie en netwerkstructuurprojecten.

Productconfiguratie-informatie:

Productkenmerken

1. Deze 3D H-balk boor- en snijmachine bestaat uit het primaire machineframe, CNC-voersysteem, materiaaltransporteur, elektrisch systeem, hydraulisch systeem, koelsysteem, smeersysteem, afvalbak en andere essentiële componenten. Met een vaste bedstructuur en een beweegbare werkstukopstelling is de machine vakkundig ontworpen voor de bewerking van grootschalige H-balken. Het faciliteert continue productieactiviteiten en wordt hoog gewaardeerd om zijn geavanceerde automatiseringsmogelijkheden.

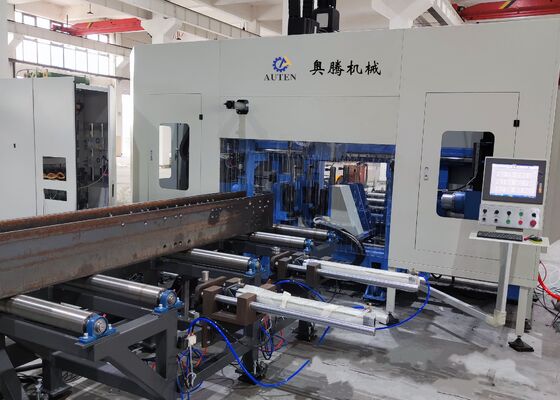

2. De structuur van de boormachine omvat het bed, CNC-glijtafelassemblages, ondersteuningsmechanismen, bovenste klemeenheden, zijdelingse klemeenheden en detectiesystemen. De CNC-glijtafelcomponenten omvatten de vaste zijde, de beweegbare zijde en de CNC-glijtafel van de boveneenheid. Specifiek afgestemd op H-balk boortaken, omvatten de glijtafelassemblages een glijdende plaat, glijtafelbasis, spindelkophuis, hogesnelheids mechanische spindel, gereedschapscilinder, frequentieomvormermotor, servomotor, lineaire geleidingen en spindels.

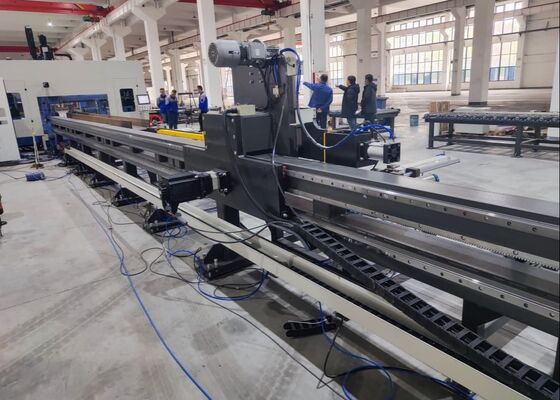

3. Het CNC-voersysteem bestaat uit beugels, tandwielen, tandheugels, servomotoren, reductoren en manipulatoren. De servomotor drijft de manipulator aan, waardoor de H-balk langs de X-as kan bewegen, wat zorgt voor nauwkeurig voeden en precieze positionering van het werkstuk.

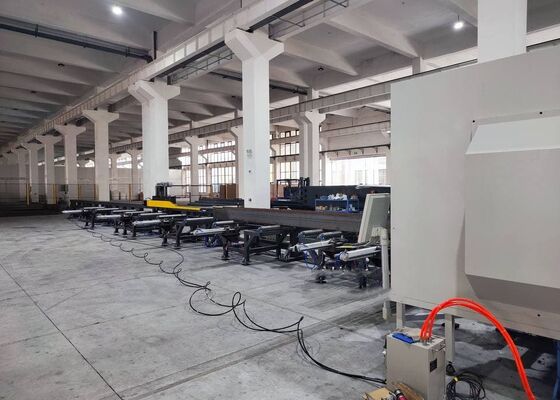

4. Het materiaaltransportsysteem bestaat uit zowel een invoertransporteur als een uitvoertransporteur. De invoertransporteur is uitgerust met transporteurbeugels, steunrollen en zijdelingse duwapparaten, speciaal ontworpen om geprofileerde stalen blanks te transporteren, te helpen bij de Y-as positionering van de blanks en naadloos samen te werken met het CNC-voersysteem om de materiaalvoeding te voltooien. De uitvoertransporteur, die materiaalgootbeugels en steunrollen omvat, is bedoeld voor het transporteren van afgewerkte werkstukken.

5. Het koelsysteem combineert zowel interne als externe koelmethoden, waarbij olienevel wordt gebruikt om het boorgat te koelen. Deze aanpak biedt meerdere voordelen, zoals verminderd koelmiddelverbruik, verbeterde kosteneffectiviteit, ondersteuning voor milieuduurzaamheid en een langere levensduur van de boor.

6. Het hydraulische systeem levert stroom aan de bovenste klemeenheid, de zijdelingse klemeenheid, de gereedschapscilinder en andere gerelateerde componenten.

7. Het pneumatische systeem is ontworpen om stroom te leveren aan de manipulator, de testcilinder en andere vergelijkbare apparaten.

8. Het smeersysteem maakt gebruik van een combinatie van gecentraliseerde en handmatige smeertechnieken. Gecentraliseerde smering wordt voornamelijk gebruikt voor de geplande en nauwkeurige smering van de belangrijkste lineaire geleidingen en spindels.

9. Het besturingssysteem van de machine omvat een hostcomputer, PLC en andere gerelateerde componenten. Programmeermethode: Bewerkingsprogramma's worden gegenereerd door CAD-tekeningen of bewerkingsparameters in te voeren via een USB-interface of toetsenbord. Deze programma's kunnen op elk moment worden opgeslagen, opgehaald, weergegeven en verzonden op basis van onderdeelnummers. De machine maakt handmatige aanpassingen en besturing van individuele bewerkingsparameters mogelijk, terwijl ook volledig geautomatiseerde besturing gedurende de gehele bewerkingscyclus wordt ondersteund.

Tijdens demonstraties van monsters toont de CNC-boor-, markeer- en snijmachine voor balken en plaatstaal effectief zijn bewerkingsmogelijkheden bij het verwerken van standaard H-balkmonsters - met variërende flensbreedtes en webdiktes - evenals kanaalstaalmonsters van verschillende afmetingen. De tijdens deze demonstraties getoonde specimens benadrukken duidelijk het vermogen van de apparatuur om nauwkeurige gatplaatsing, gladde schroefdraad en duidelijke markeerpatronen te bereiken, waardoor de hoge precisie en betrouwbaarheid in praktische toepassingen grondig worden geïllustreerd.

De hogesnelheids CNC H-balk boor-, markeer- en snijmachine wordt voornamelijk ingezet in staalconstructiefabrieken en brugbouwprojecten. In staalconstructieworkshops levert het nauwkeurige bewerkingen voor H-balken die worden gebruikt in frames en ondersteuningsstructuren, wat zorgt voor een robuuste basis voor de stabiele montage van staalconstructies. Bij de brugbouw voert de machine boorwerkzaamheden met hoge precisie uit op H-balken, waardoor de structurele integriteit van bruggen wordt verbeterd en ze effectief langdurige belastingen kunnen weerstaan. Met een uitstekende operationele efficiëntie biedt deze machine betrouwbare ondersteuning voor deze essentiële infrastructuursectoren, waardoor de soepele en tijdige voortgang van gerelateerde projecten wordt gewaarborgd.
