Verticale parkeergarage Gebruik CNC-boormachine voor het boren van balken Snijmachine Lijn 100 ‰ 3000 R/Min Spindel snelheid

Verticale Parkeergarage Gebruik Cnc Straalboring Snijmachine Lijn 100 ~ 3000 R/Min Assnelheid

Toepassingsindustrie:

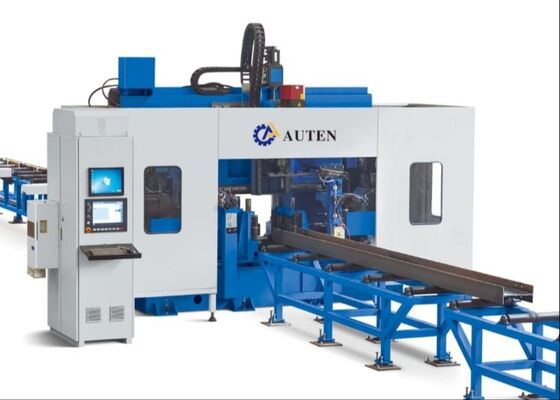

Deze werktuigmachine is speciaal ontworpen voor boorwerkzaamheden in H-vormig staal. Het maakt gebruik van drie snelle, nauwkeurige boorspindels voor het boren van werkstukken, wat een uitzonderlijke bewerkingsnauwkeurigheid oplevert en bedieningsgemak garandeert. Als een belangrijk hoogefficiënt apparaat in de staalconstructiesector wordt het op grote schaal toegepast in de bouwtechniek, brugprojecten, torenmasten, vakwerkconstructies en andere aanverwante gebieden.

Specificaties:

Componenten van CNC-boormachinelijn

De CNC-boormachinelijn bestaat voornamelijk uit essentiële componenten, waaronder het hoofdmachinelichaam, het CNC-toevoersysteem, de uitvoerband, het koelsysteem, het hydraulisch systeem, het pneumatische systeem, het smeersysteem, het elektrische systeem en een schrootmateriaalwagen. Deze productielijn heeft een vast bedontwerp gecombineerd met een beweegbare werkstukdragende structuur. De 3D-boormogelijkheid die deze configuratie biedt, maakt volledig geautomatiseerde productieprocessen mogelijk, waardoor efficiënte en consistente productieactiviteiten worden gegarandeerd.

1. Hoofdmachinebehuizing

Het hoofdlichaam van de machine bestaat voornamelijk uit een basis, een bed, een beweegbare schuiftafel, een vaste kop, een bovenste persinrichting, een zijdrukinrichting en een gereedschapsmagazijn van het rijtype. Het bed onderscheidt zich door uitzonderlijke stijfheid en stabiliteit, waardoor het bestand is tegen de belastingen en trillingen die worden gegenereerd tijdens bewerkingen met hoge snelheid. Deze structurele integriteit zorgt ervoor dat de werktuigmachine tijdens alle bedrijfsfasen een consistente bewerkingsnauwkeurigheid behoudt.

2. Koelsysteem

De boor wordt gekoeld met behulp van een aërosolkoelmethode, bereikt door de gecombineerde toepassing van perslucht en koelwater. Deze aanpak biedt voordelen zoals een minimaal koelmiddelverbruik, verbeterde kostenefficiëntie, ecologische duurzaamheid en verminderde boorslijtage. Op de kop is een flexibel mondstuk geïnstalleerd, waardoor de spuitpositie gemakkelijk kan worden aangepast, waardoor een continue koeling van de boor tijdens bedrijf wordt gegarandeerd.

3. Smeersysteem

Dit systeem maakt gebruik van een hybride configuratie die gecentraliseerde en handmatige smering combineert. Een gecentraliseerde smeereenheid zorgt voor regelmatige, gedoseerde smering van de aangewezen lineaire geleidingen en spindels, terwijl alle andere smeerpunten handmatig worden onderhouden.

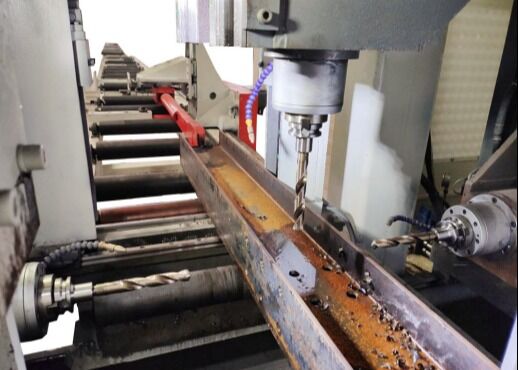

Deze werktuigmachine is speciaal ontworpen voor boor-, tap- en markeerbewerkingen op H-balken, kanaalstaal en een breed scala aan andere stalen werkstukken. Het biedt plaats aan stalen componenten met verschillende specificaties en garandeert tegelijkertijd een hoge precisie en operationele efficiëntie gedurende de gehele verwerkingscyclus. Tijdens demonstratiesessies illustreert de machine op effectieve wijze zijn mogelijkheden met behulp van standaard H-balkmonsters (met variërende flensbreedtes en lijfdiktes) en kanaalstaalmonsters van verschillende afmetingen. Deze demonstratiestukken demonstreren duidelijk het vermogen van de machine om nauwkeurige gatpositionering, gladde schroefdraad en duidelijke markeerpatronen te realiseren, wat de uitzonderlijke nauwkeurigheid en betrouwbaarheid in praktische toepassingen volledig weerspiegelt.

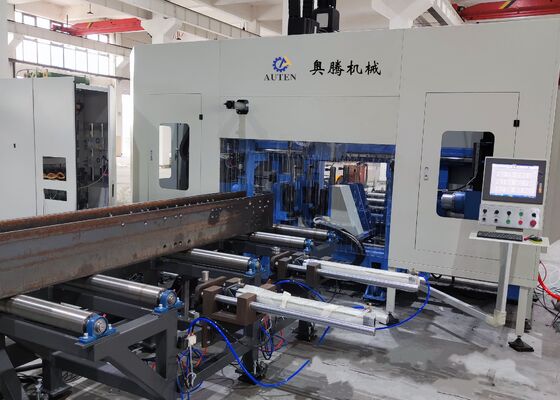

De snelle CNC H-balkboormachine wordt voornamelijk gebruikt in werkplaatsen voor de fabricage van staalconstructies en bruggenbouwprojecten. In werkplaatsen voor staalconstructies voert het precisiebewerking uit op H-balken die worden gebruikt in raamwerken en steunconstructies, waardoor een solide basis wordt gelegd voor de nauwkeurige en stabiele montage van staalconstructies. In bruggenbouwtoepassingen voert het uiterst nauwkeurige boorwerkzaamheden uit op H-balken, waardoor de structurele integriteit van bruggen wordt verbeterd en hun vermogen om langdurige belastingen te weerstaan ​​wordt gewaarborgd. De superieure operationele efficiëntie levert betrouwbare technische ondersteuning voor deze kritieke infrastructuursectoren, waardoor de soepele en tijdige voortgang van de projectuitvoering wordt vergemakkelijkt.
