Model ADM2532 CNC Hoekboor- en markeermachine BT40 Taper van de boorspil

Model ADM2532 CNC Hoekijzer Boor- en MarkeerMachine BT40 Taper van de Boorspindel

Productgebruik:

Deze op maat gemaakte CNC-productielijn voor hoekijzer ponsen is specifiek ontworpen voor de boor- en stampersprocedures van grote, hoogwaardige hoekijzers - een sleutelmateriaal dat exclusief wordt gebruikt bij de productie van transmissietoren. De productielijn maakt machinale bewerking met hoge precisie mogelijk van alle vereiste gaten op hoekijzer, met superieure gatkwaliteit, nauwkeurige positionele nauwkeurigheid, uitstekende productie-efficiëntie en geavanceerde geautomatiseerde prestaties.

Belangrijkste parameters:

Productkenmerken:

De CNC-productielijn voor het boren van hoekijzer maakt gebruik van een sterk geautomatiseerde verwerkingsconfiguratie, met een automatisch laadsysteem bestaande uit een transversale toevoerband en roterend laadmechanisme, een automatisch lossysteem en een intelligente werkstuktoevoereenheid. Boor-, pons- en markeerbewerkingen op hoekijzer kunnen binnen één continue bewerkingscyclus worden voltooid zonder handmatige tussenkomst tijdens de verwerking. Deze geïntegreerde automatisering minimaliseert de benodigde mankracht, verhoogt de productiecapaciteit, handhaaft een consistente verwerkingskwaliteit en zorgt voor een betrouwbare en stabiele apparatuurbesturing.

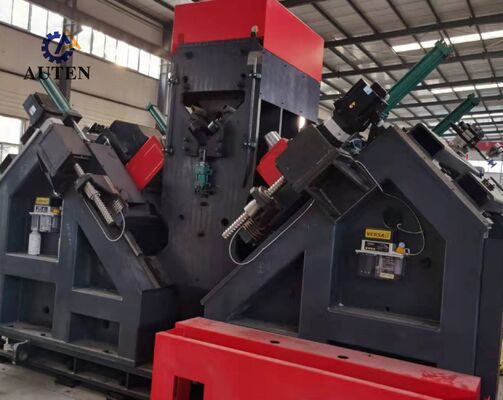

De markeereenheid van de CNC-productielijn voor het ponsen en markeren van hoekijzer heeft een stijve gesloten frameconstructie, die zorgt voor uitstekende mechanische stabiliteit en aanhoudende markeerprecisie tijdens continue werking. De assemblage bestaat uit een vaste steunbasis gemonteerd op het machineframe, een beweegbare werktafel en een hydraulisch bediende karaktermarkeerkop. Op basis van bewerkingsinstructies gegenereerd door het CNC-besturingssysteem, worden markeerbewerkingen automatisch uitgevoerd op de aangewezen coördinaten gespecificeerd in de technische tekeningen. Om hoekijzerprofielen met verschillende afmetingen te accommoderen, is de eenheid bovendien uitgerust met een handmatig verstelmechanisme, waardoor flexibele verticale positionering van de beweegbare markeerassemblage mogelijk is en nauwkeurige aanpassing van de markeerkop volgens specifieke productievereisten.

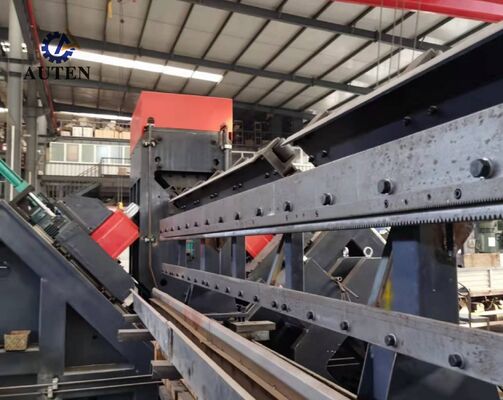

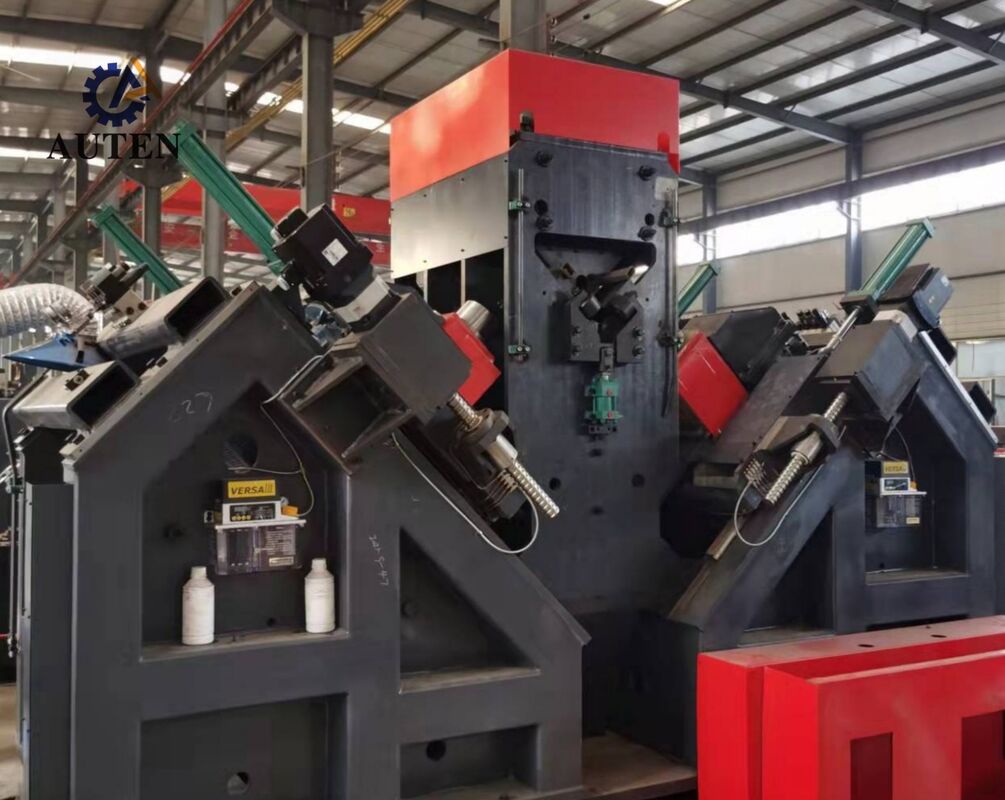

Het boorsysteem van de CNC-verwerkingsapparatuur voor transmissietorens biedt hoge positionele nauwkeurigheid en consistente bewerkingsprestaties. Het toevoermechanisme wordt aangedreven door een hoogwaardige servomotor en maakt gebruik van een tandheugel- en rondseloverbrenging voor soepele en nauwkeurige werkstukbeweging. Een tandheugelpositiedetectieapparaat gecombineerd met een hoog-precisie feedback encoder vormt een compleet gesloten-lus positioneringssysteem, dat betrouwbare materiaalpositionering garandeert gedurende de bewerkingsoperatie. Ondertussen worden de boorkoppen die langs beide flensrichtingen van het hoekijzer bewegen, servo-aangedreven via precisie kogelomloopspillen, wat zorgt voor nauwkeurige gatpositionering, stabiele bewerkingsprestaties en hoogwaardige verwerkingsresultaten voor hoekijzercomponenten.

Het op industriële computers gebaseerde besturingssysteem is uitgerust met een handige Chinese taalgebruikersinterface, waardoor productiepersoneel machinebewerkingen efficiënt en intuïtief kan uitvoeren. Het systeem biedt grafische weergaven van werkstukconfiguraties en gatcoördinateninformatie, ter ondersteuning van gemakkelijke bewerkingsverificatie en real-time procesbewaking. Het maakt ook directe import mogelijk van bewerkingsprogramma's gegenereerd door professionele programmeersoftware, wat de efficiëntie van CNC-programmaopslag, classificatie, ophalen en algemeen productiebeheer aanzienlijk verbetert.

De demonstratiemonsters omvatten een brede selectie van standaard hoekijzermaten en representatieve gatpatronen die veelvuldig worden toegepast bij de productie van transmissietorens. Deze voorbeeldcomponenten stellen klanten, ingenieurs en kwaliteitscontrolepersoneel in staat om de bewerkingsmogelijkheden van de apparatuur direct te evalueren, waaronder boornauwkeurigheid, markeerkwaliteit, dimensionale consistentie en algehele verwerkingsprestaties. Als praktische referentiewerkstukken bieden de monsters een effectieve basis voor het verifiëren van de geschiktheid van de machine voor de werkelijke productievereisten van transmissietorens.

In Ultra-High-Voltage (UHV) stroomtransmissietoepassingen moeten transmissietorens veeleisende omgevingsomstandigheden, aanzienlijke structurele belastingen en langdurige operationele spanningen weerstaan. Dit CNC-verwerkingssysteem voor hoekijzer is specifiek ontworpen voor de productie van de hoekijzeren leden die het primaire dragende frame van transmissietorens vormen. Het voert boor- en markeerbewerkingen met hoge precisie uit op hoekijzer dat wordt gebruikt voor torenlichamen, dwarsarmen en andere kritieke structurele componenten, wat zorgt voor nauwkeurige gatpositionering, betrouwbare verbindingskwaliteit en precieze montage. Door de structurele integriteit, operationele veiligheid en langdurige servicebetrouwbaarheid te verbeteren, biedt het systeem een efficiënte en betrouwbare productiemethode voor moderne stroomtransmissie-infrastructuur en grootschalige productie van transmissietorens.
